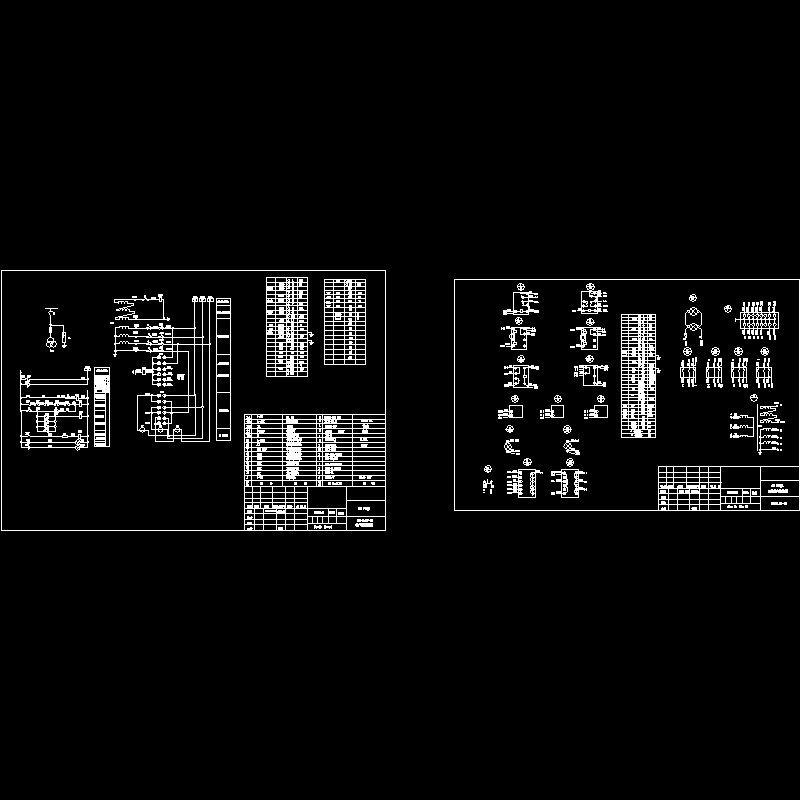

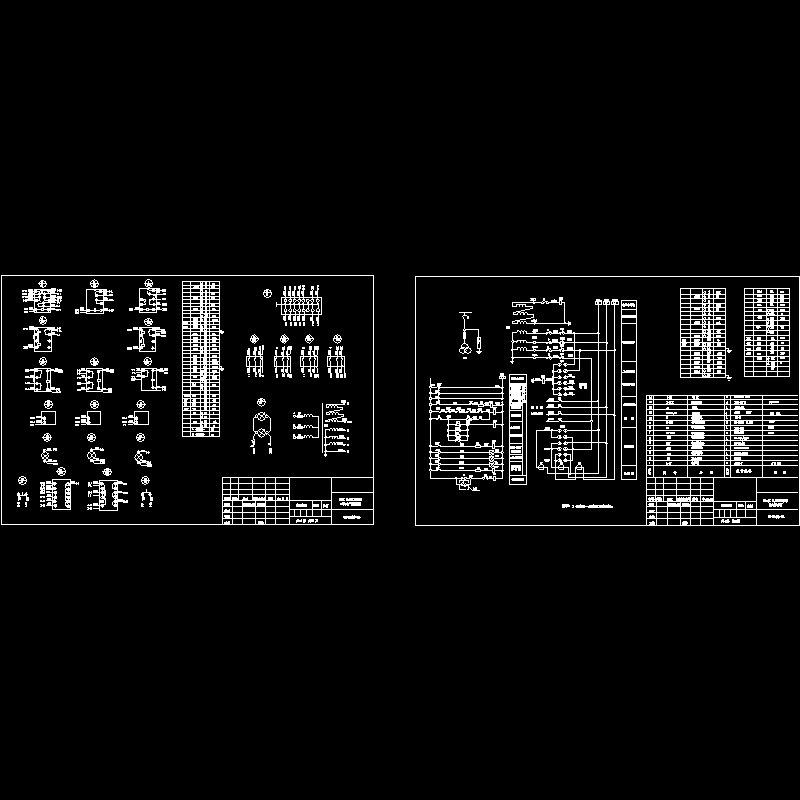

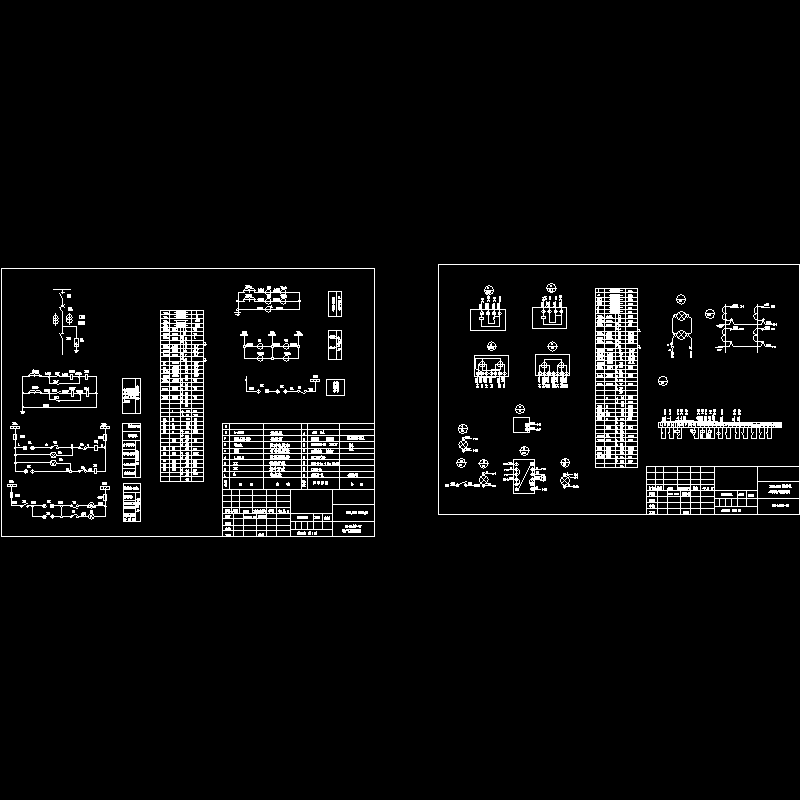

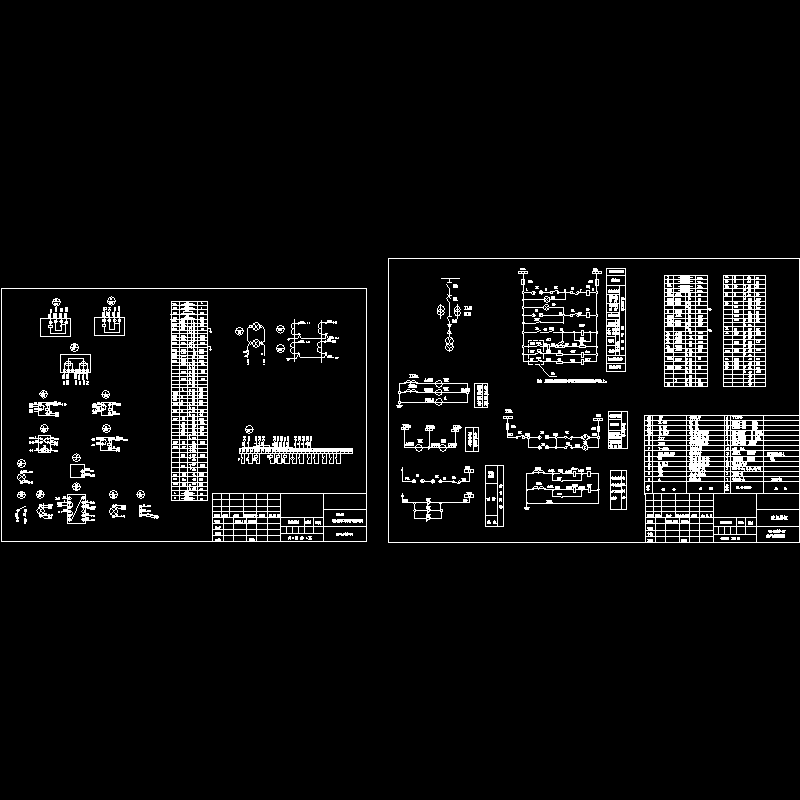

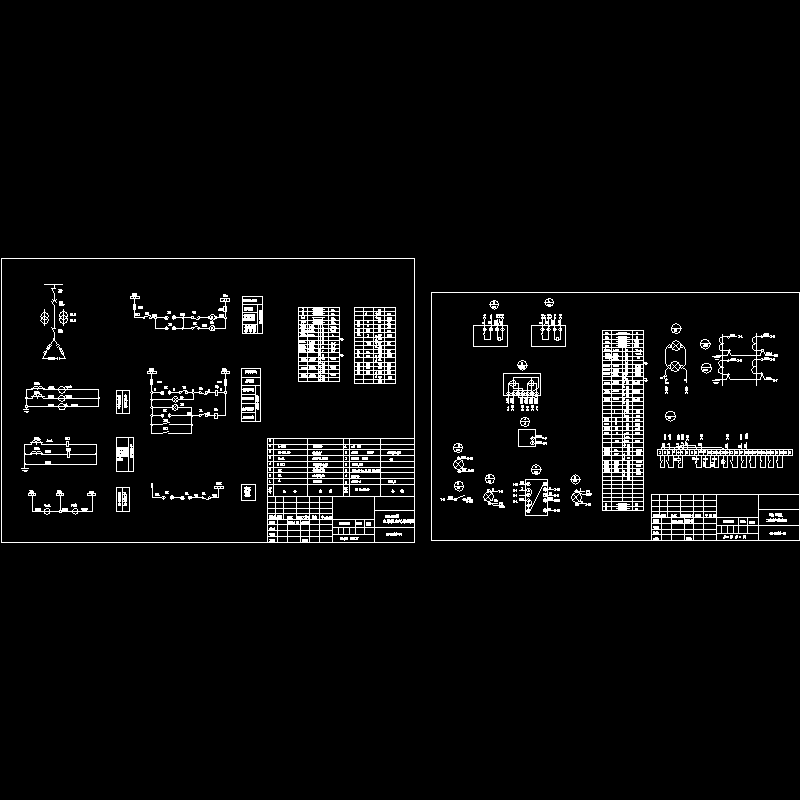

35kv-6KV变电所电气CAD图纸

附件详情

1.该变电所双回路6KV电源引自35KV变电站。
2.高、低压开关柜与基础槽钢点焊固定，信号盘、单相接地选线装置挂墙安装，其底部距地坪1.3m；信号盘、单相接地选线装置电源引自变电所照明配电箱备用回路。
3.变压器中性点，高、低压母线支架，基础槽钢及变电所内所有 电气设备 外壳等均与接地母线相连。室外接地线埋入地下0.7m处。接地极垂直打入地下，其上端低于地坪0.7m，变电所总接地电阻不大于4Ω，否则增加接地极。
