开发区排水主干管CAD施工图纸设计

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 管道方式:暗沟
  • 设计年代:近代

附件详情

  • 无资料目录

附件详情

项目概要:排水主干管工程为抚州某经济开发区四期雨、污排水干管,北起安石大道,南至凤岗河,沿线经园纵五路、纬一路、园纵四路、纬二路、金凤路、纬三路、金 大道。
2.排水体制及排水方向:
排水体制采用雨、污分流制,雨水排入凤岗河、污水排出四期用地后接入规划的污水处理厂管网(另行设计)。
3.管线设计桩号与道路中线桩号一致。
4.设计依据及参考资料
1)规划资料:抚州城市总体规划道路专业规划。抚州某经济开发区四期用地控制性详细规划。
2)勘测资料:抚州市1:1000航测地形图。
3)《室外排水设计规范》GB50014-2006。
4)《给水排水管道工程施工及验收规范》GB 50268-97。
5)《 市政工程 质量检验评定标准》(CJJ3-90)。

二、设计标准
1.雨水: 按满流设计,设计重现期P=1年,综合迳流系数ψ=0.60,地面积水时间=15分钟。
2.污水:按非满流设计,生活污水流量按130人/ha,人均污水量140L/人.d,工业生产污水流量按单位面积定额0.6L/s.ha设计。

三、管材及基础
1.雨水采用钢筋混凝土箱涵,箱涵及基础见图。
2.污水管采用Sn8增强型高密度聚氯乙烯双壁波纹管(HDPE),电熔连接。基础及回填详国标04S520埋地塑料排水管施工图集。
3.排水管道敷设后,道路碾压不得采用振动式,只充许静压。

四、 沟槽开挖 及回填
1.排水管道(渠)沟槽开挖应满足《给水排水管道工程施工及验收规范(GB50268-97)》的规定。通常情况下,当采用砂石基础时,基坑宽度按照国标04S516执行,沟槽宽度为D 2t 2a;当采用砼基础时,基坑宽度按GB50268-97执行,沟槽宽度为D1 2(b1 b2 b3)
2.沟槽回填压实系数按国标04S516《总说明》之6.12条执行,并应满足《给水排水管道工程施工及验收规范(GB50268-97)》的规定。
3.管顶50cm范围(II区)回填压实系数为0.85~0.86,用木夯夯实。

稿件编制于2009年,共73张。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

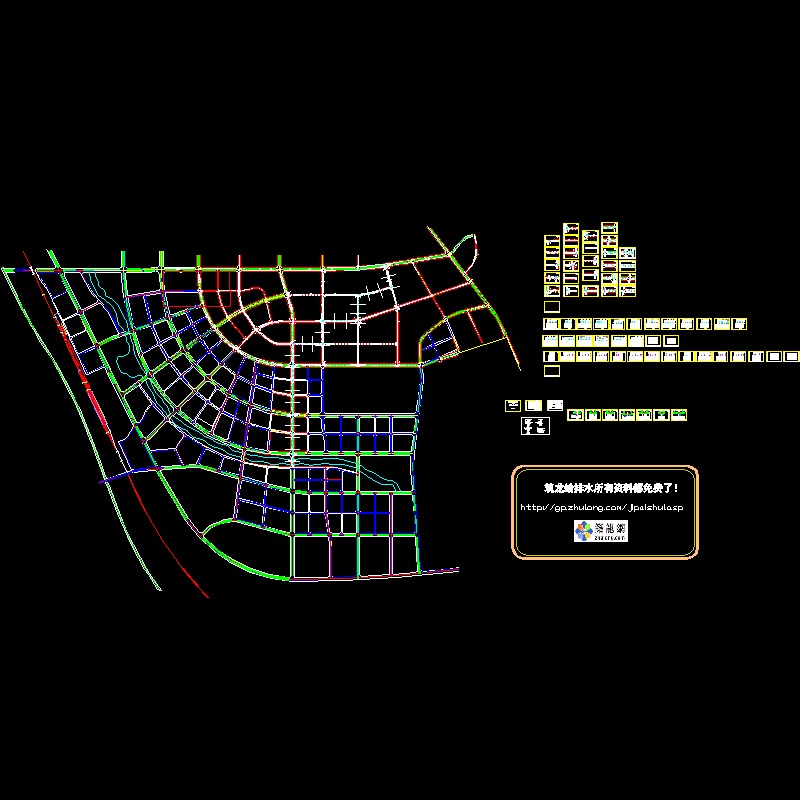

  • 开发区排水主干管CAD施工图纸设计 - 1
