博物馆钢筋工程施工方案（鲁班奖附图纸）

附件详情

基础结构：静压桩及筏基础
主体结构：钢筋混凝土框架剪力墙结构
屋盖结构：混凝土结构和钢结构

主要建筑建筑设计结构形式：框架剪力墙；钢筋施工基本情况：钢筋直径22mm以上（含）机械连接，直径22mm以下搭接。
钢筋连接形式：滚压直螺纹连接；钢筋节点详图、示意图：较多；钢筋保护层控制材料：垫块|塑料卡；
钢筋施工主要机具：钢筋滚压直螺纹机床、套筒扳手、切断机、砂轮切割机、弯曲机

钢筋接头形式：钢筋直径22mm以上（含）机械连接，直径22mm以下搭接。

该项目钢筋调直采用钢筋卷扬机拉伸。钢筋冷拉法：I级钢筋?6、?8、?10、?12需冷拉调直处理，按规范要求，冷拉率不得大于4%，该项目冷拉率定为4%。该项目中具体控制冷拉率的方法为采用卷扬机拉伸钢筋。采用卷扬机拉伸的方法如下：将盘条一端固定，另一点与卷扬机活动锚板固定，将弯曲状盘条拉直测定其长度，按4%计算拉伸长度，依据事先标示于地面上的标尺控制拉伸长度。调直时做好伸长区标记，以防止超拉

6.1钢筋定位措施
6.1.1墙体定位筋
1）墙体垫块采用塑料卡，同时根据墙体的厚度、保护层厚度，算出墙体定位钢筋的尺寸。加工尺寸必须准确，端头用角磨机磨平。使用之前必须经过预检。
2）墙体钢筋设置水平梯子铁进行钢筋保护层控制。水平梯子铁放置在混凝土面高200mm左右部位，见下图示意：
3）钢板止水带采用焊接连接及固定，焊缝不得出现咬边、烧穿等缺陷，不能与受力筋焊接固定。
4）保护层的控制：由于内侧墙体保护层为20mm，所以在梯子铁及垫块的选用应根据实际情况作出调整，梯子铁钢筋头长度应适当调整，防止出现露筋现象，垫块选用与墙体混凝土标号相同的砂浆制作（其它部位的垫块钢筋保护层一览表）。
6.1.2柱筋定位
柱子采用塑料卡垫块，同时根据柱主筋的规格和间距设置定位箍筋框，控制钢筋位移。加工尺寸必须准确，端头用角磨机磨平。在模板顶端用两根钢筋使柱钢筋定位。使用之前必须经过预检。......................

附图：

剪力墙水平钢筋搭接.dwg

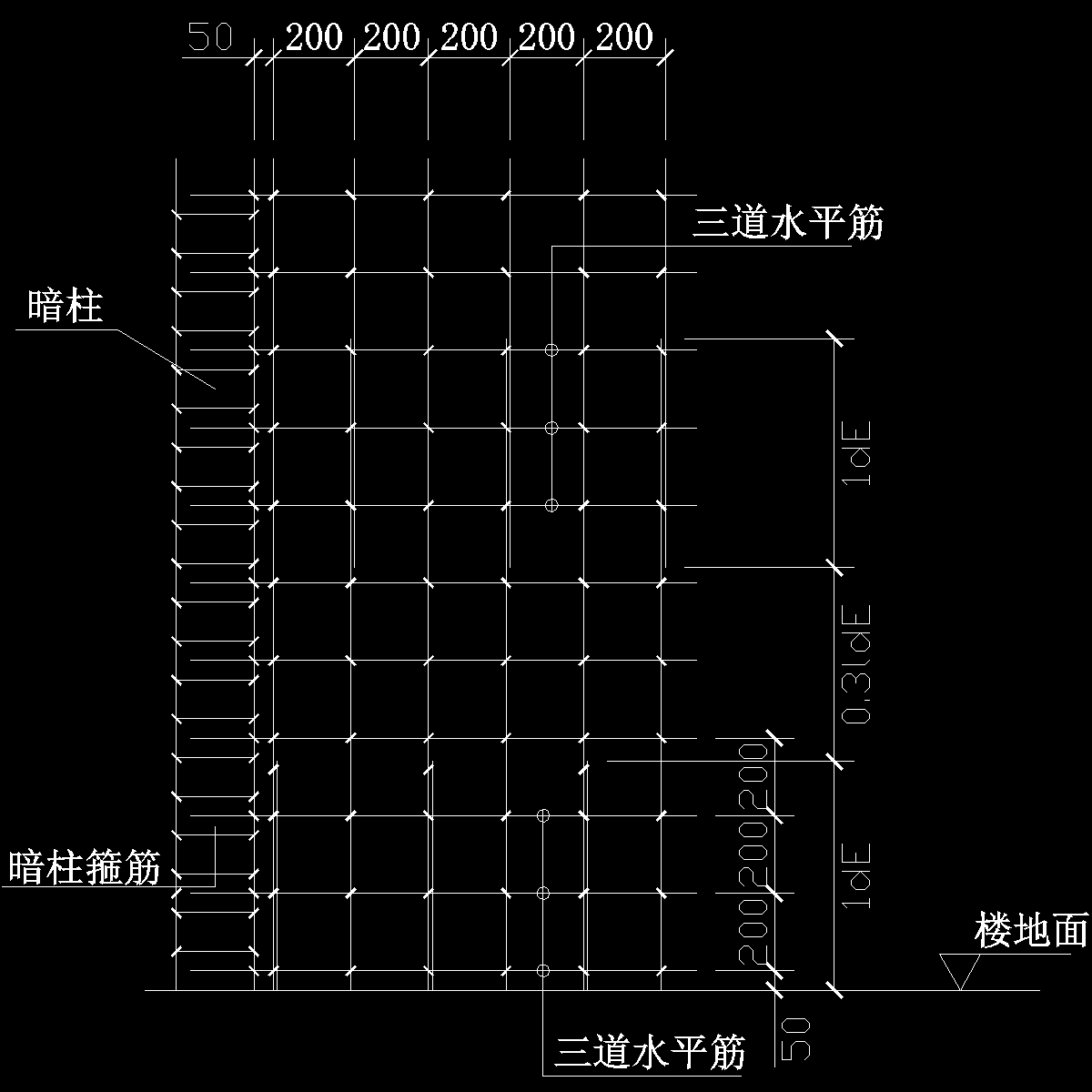

剪力墙竖向钢筋搭接.dwg
剪力墙竖向钢筋顶部构造.dwg
搭接示意图.dwg
柱子箍筋框.dwg

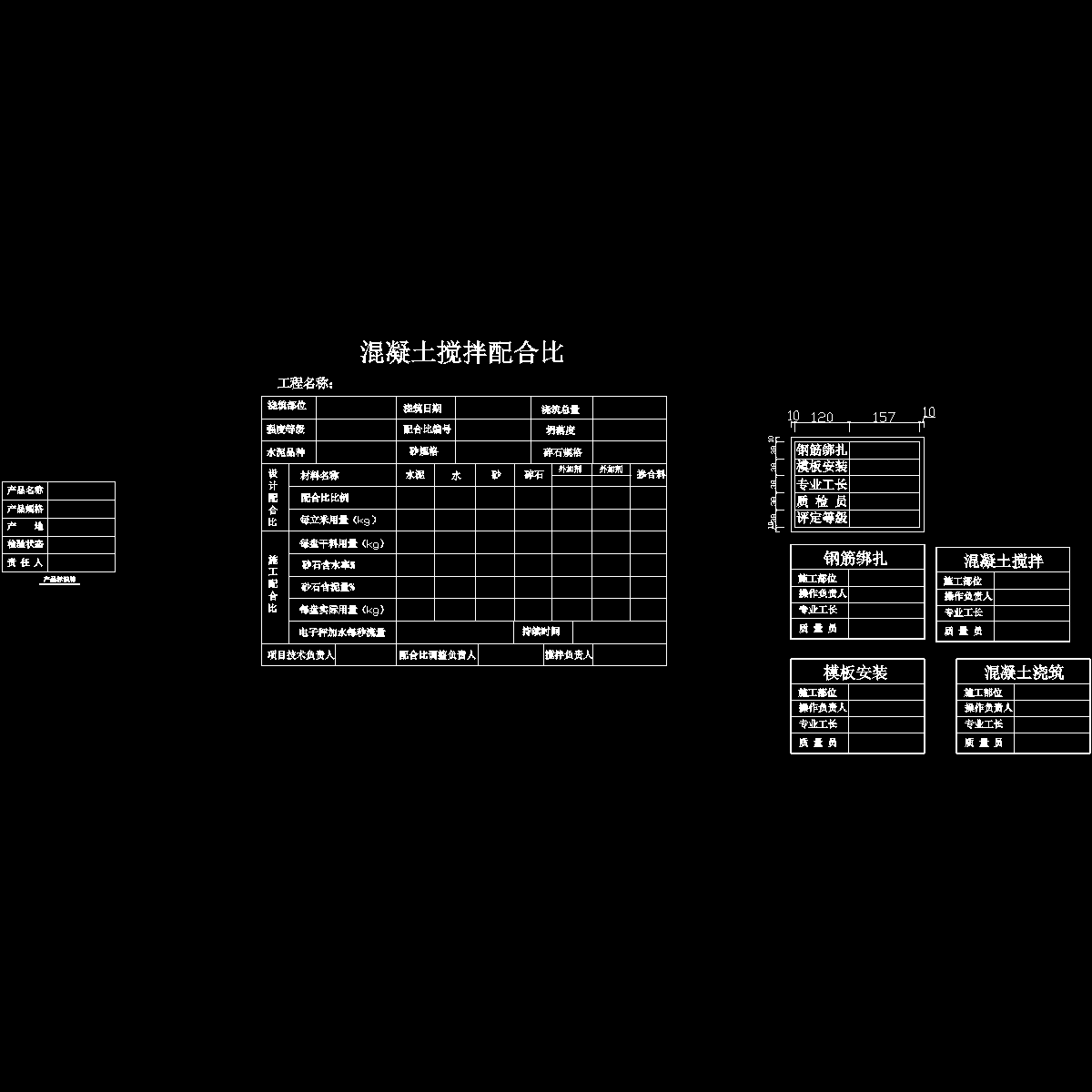

标牌.dwg
框架柱钢筋连接示意图.dwg
框架梁、柱钢筋构造图.dwg
焊接.dwg

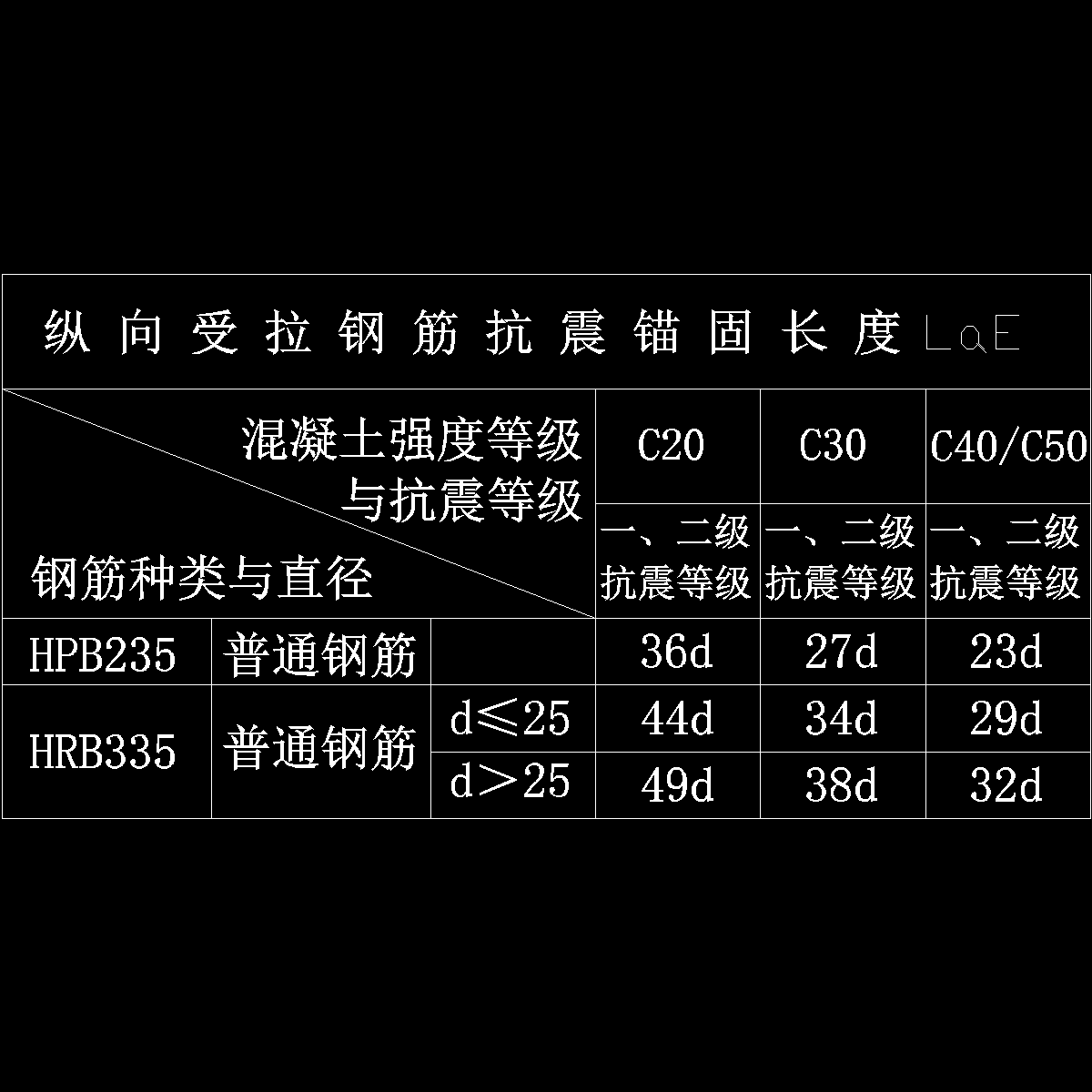

锚固长度一览表.dwg
马凳.dwg
