框架辅助楼结构施工图纸(独立基础,共5张)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 参考图纸:5张
  • 设计年代:近代

附件详情

辅楼基础布置图、辅楼柱配筋图、辅楼屋面梁平面布置及配筋图、辅楼屋面板配筋图、消防水池泵房顶板配筋图、消防水池泵房顶板梁配筋图、消防水池泵房底板配筋图、 节点详图 共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

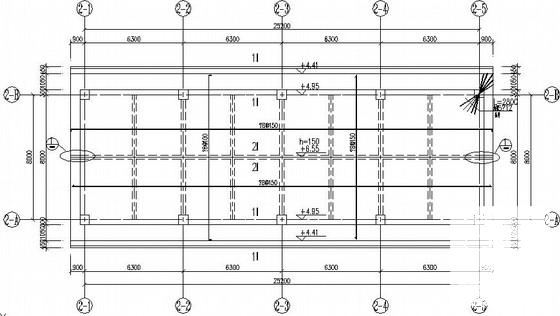

  • 独立基础施工图纸 - 1
    独立基础施工图纸 - 1

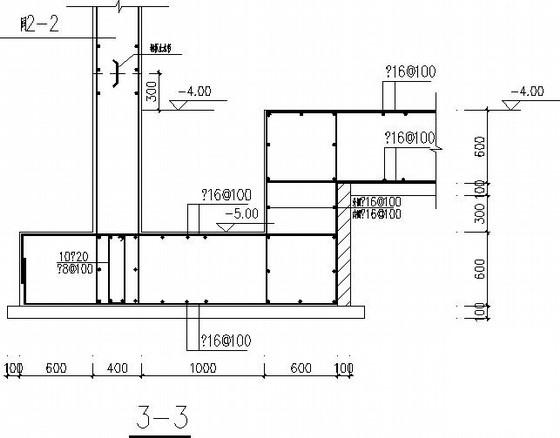

  • 独立基础施工图纸 - 2
    独立基础施工图纸 - 2

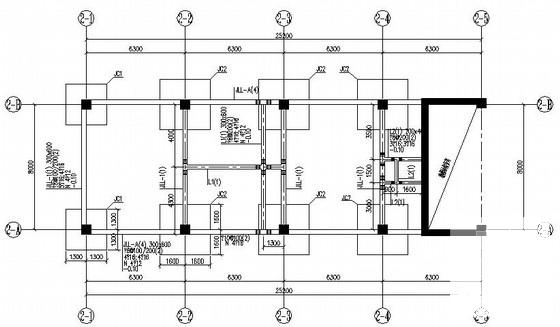

  • 独立基础施工图纸 - 3
    独立基础施工图纸 - 3

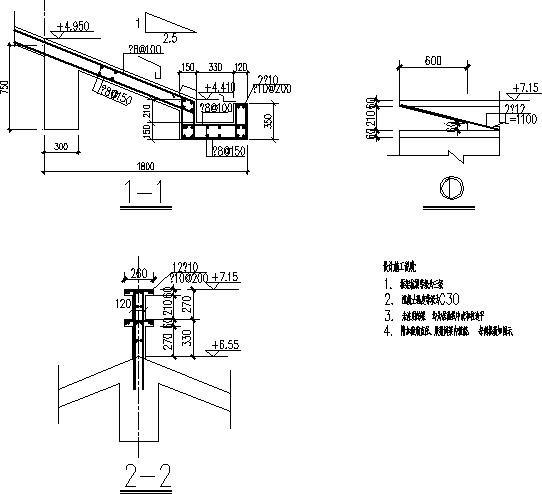

  • 独立基础施工图纸 - 4
    独立基础施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
