23X54m3层商业用钢框架施工方案图纸（CAD，17张）
-
建筑类别：商业
-
建筑高度：多层建筑
-
地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构,钢结构
-
钢结构：轻钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：8度抗震
-
风压：0.35kN/平方米
-
雪压：0.20kN/平方米
该项目为三层商业用钢框架，建筑抗震设防分类为丙类，抗震设防烈度为8度，场地类别为三类，设计基本地震加速度0.20g，设计地震分组为第一组。资料内容有：结构设计说明、结构
平面布置图
、钢柱锚栓布置图、屋面檩条布置图、钢柱基础平面图、构造详图等。
1、2层结构平面布置图
1和8轴GJ结构立面布置图
钢柱基础平面图
屋面檩条布置图
钢柱基础平面图
楼梯施工图

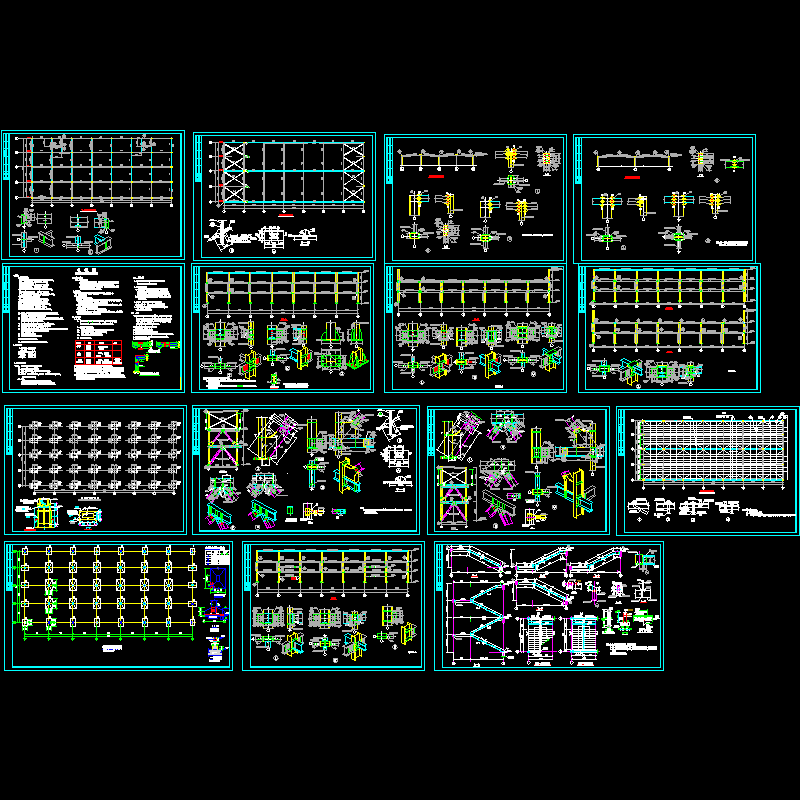

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.81 MB
- 收藏次数：0
-
文件名称：
附件-995896870856987977.dwg
