太阳能公司职工餐厅钢结构CAD施工图纸

  • 建筑类别:餐饮
  • 建筑高度:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:砌体结构,钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:22张
  • 设计年代:近代
该项目为山西太阳能电力有限公司职工餐厅,砖混结构局部钢结构,地上一层,建筑面积:1483.14平方米,钢结构为门式刚架结构,抗震设防烈度为7度。
该资料包含:钢结构设计总说明,结构(砖混部分)设计施工说明,基础 平面布置图 ,基础说明、基础详图,地脚螺栓布置图,刚架支撑系杆布置图,柱间支撑布置图,屋面檩条布置图,墙面檩条布置图,节点图,建筑设计说明,平面图,立面图,剖面图,共计22张图。
餐厅立面图
基础平面布置图
刚架支撑系杆布置图
屋面檩条布置图
钢架详图
A,E轴墙面檩条布置图
平面图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

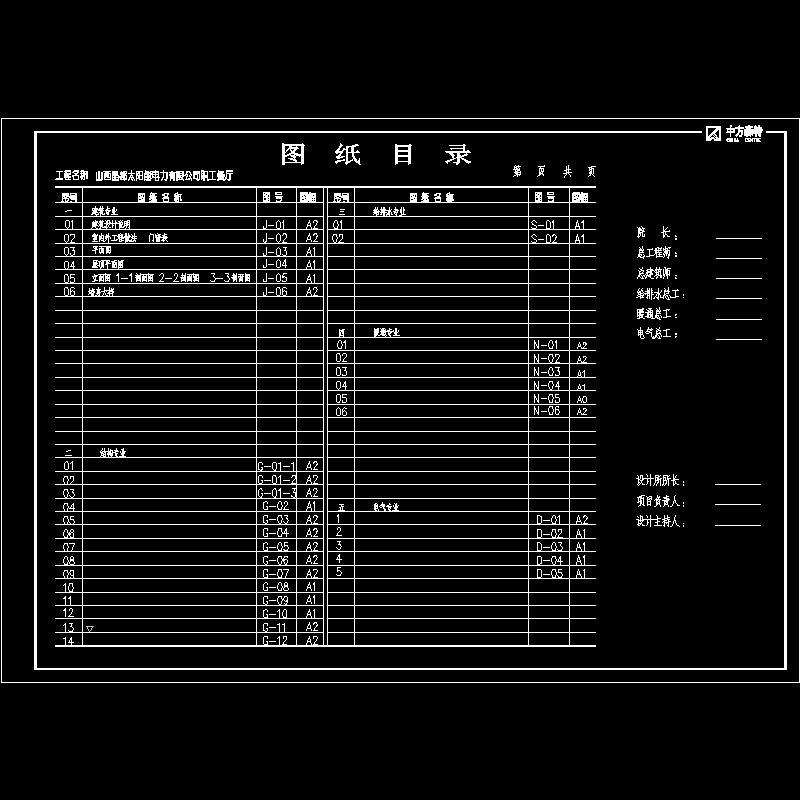

  • 目录.dwg
    目录.dwg

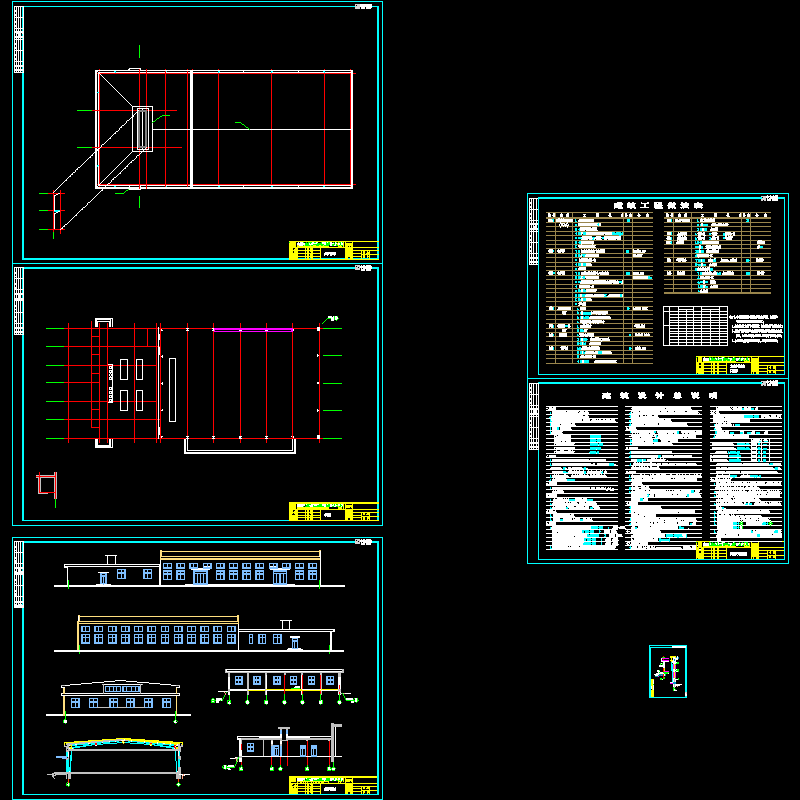

  • 食堂建筑.dwg
    食堂建筑.dwg
  • 食堂砖混部分结构.dwg
    食堂砖混部分结构.dwg
  • 餐厅墙面檩条图7.22.dwg
    餐厅墙面檩条图7.22.dwg

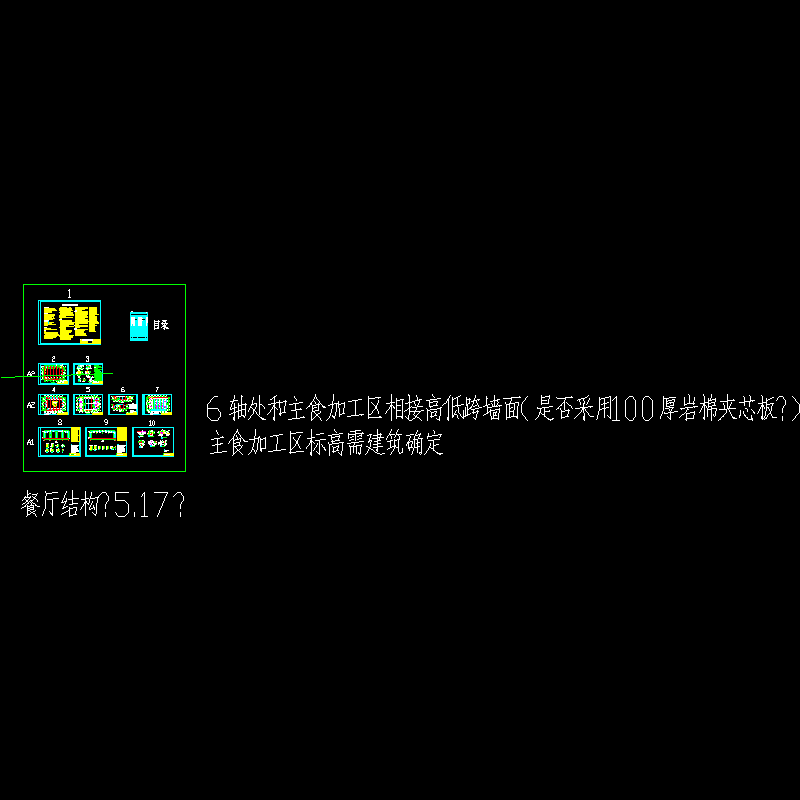

  • 餐厅钢结构图05.17.dwg
