两个简易门式钢架结构厂房CAD施工图纸

  • 建筑类别:工业建筑

  • 厂房建筑高度:单层厂房

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:25年

  • 建筑结构形式:钢结构

  • 钢结构:门式刚架

  • 基础形式 :独立基础

  • 结构安全等级:二级

  • 抗震设防烈度:6度抗震

  • 风压:0.45kN/平方米

  • 雪压:0.45kN/平方米

  • 参考图纸:15张

两个简易钢结构施工图纸,含钢结构平台和厂房,6度设防。该资料包含:结构设计说明,基础图,节点详图,锚栓平面定位图,钢架图,屋顶结构布置图,立面图,平面图,共计15张图。

平台基础图

屋面层主次梁布置图

钢柱柱脚刚接详图

基础 平面布置图

锚栓平面定位图

钢架图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

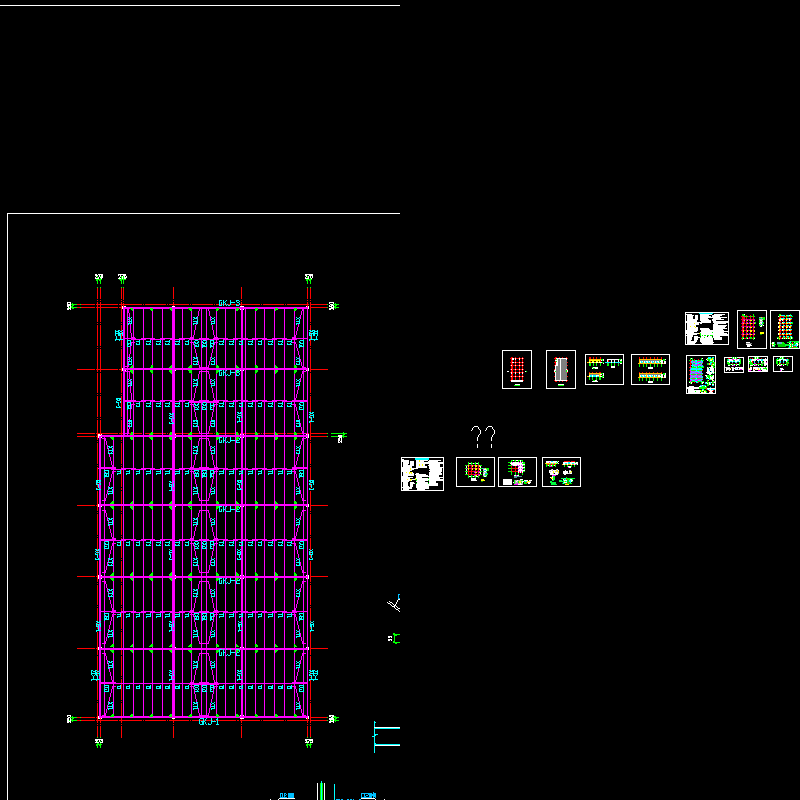

  • 两个简易门式钢架结构厂房CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
