门式刚架扩建厂房结构设计CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度：单层厂房
- 地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 结构最大跨度：27m
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
钢结构设计总说明、桩位布置图、承台布置图、基础布置图、基础详图、钢梁及支撑结构布置图、构件详图、局部二层梁、板布置图、墙面檩条布置图、连廊刚架详图、门斗梁、板布置图、钢梁下翼缘檩条布置图共15张图纸。

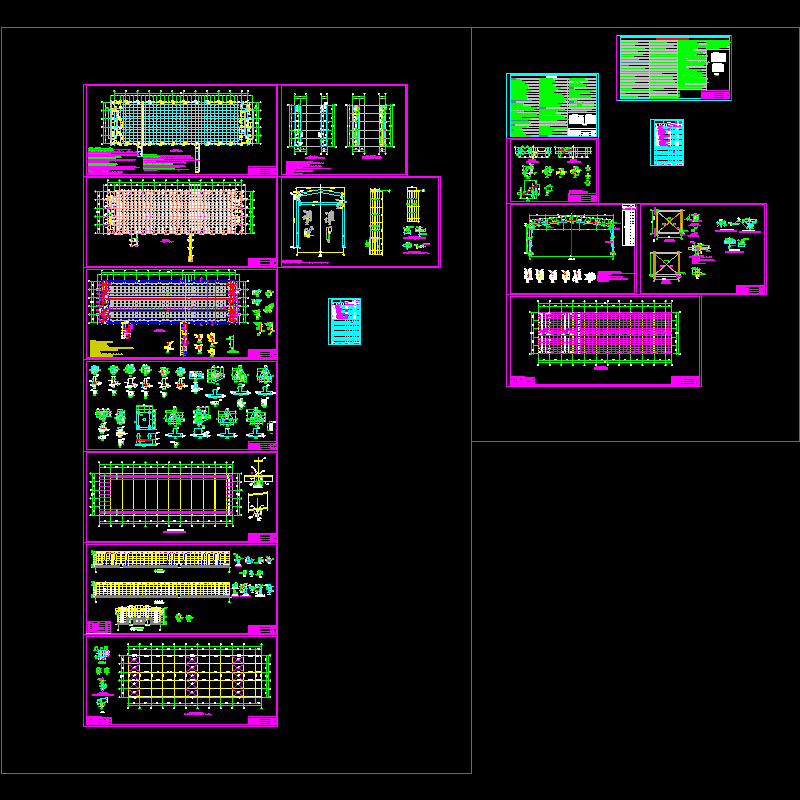

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
