惠东市厂房结构设计CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度：单层厂房
- 地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 结构安全等级：二级
- 结构最大跨度：21m
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该资料包含：平面图，收边包角详图，钢结构设计说明，锚栓定位图，钢柱布置平面图，屋面钢结构布置平面图，屋面檩条布置平面图，ANDKG轴刚架布置立面图，墙梁布置立面图，刚架详图，节点详图，气楼详图等
共16张图纸。

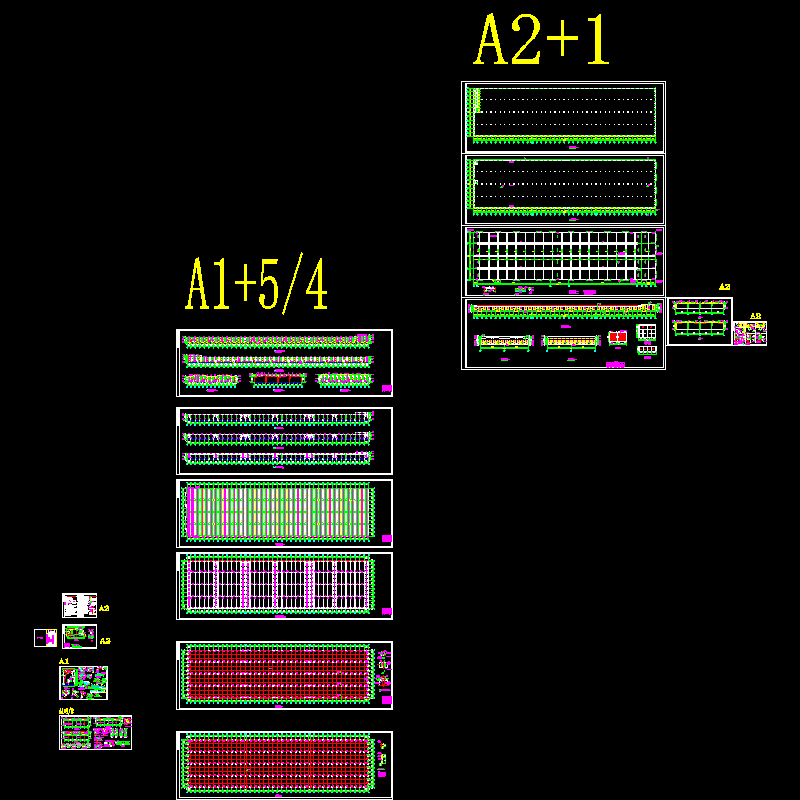

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
