高层商业写字楼给排水CAD施工大样图

  • 设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度:高层建筑
  • 建筑面积:150000平方米
  • 地上层数:25层
  • 地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水,分区供水
  • 供水分区:四区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:泵房,气体灭火,卫生间
  • 项目地址:江西

附件详情

  • 给排水消防设计说明
  • 给排水消防施工说明
  • 给排水消防图例及主要设备材料表
  • 给水系统示意图
  • 排水系统示意图
  • 压力排水系统示意图
  • 室内消火栓系统示意图
  • 喷淋系统示意图
  • 气体灭火系统示意图
  • 消防组合平面图
  • 给排水组合平面图
  • 消防平面图
  • 给排水平面图
  • 给水机房详图
  • 屋顶机房详图
  • 卫生间详图
  • 消防泵房详图

附件详情

工程介绍:
本项目为地下室3层、地上办公25层,商业3层,建筑面积150000平方米。该项目地上由四栋单体建筑组成,分别是商业B座、商业A座、商业C座和大厦B座。大厦B座为一栋25层高的写字楼,高99.3米,为一类高层建筑;商业A、B、C座,为三栋三层商业,高17米;耐火等级为一级。地下层为汽车库、人防、设备用房。

设计范围:
1. 该资料包括建筑红线内的给排水和消防工程,室内给水、污废水、雨水系统及室内消火栓系统、自动喷水灭火系统、气体灭火系统、手提式及推车式灭火器的设置。
2. 该项目的气体灭火、厨房给排水、室外绿化灌溉系统由专业承包商根据本专业提供的预留条件配合二次深化设计设计、安装和调试,其设计经我院审定。
该项目气溶胶灭火系统防护区:地下二层变配电室、柴油发电机房及开闭站。

本稿件编制于2013年,图纸共35张。

喷淋系统示意图

屋顶机房层机房详图

地下二层给水机房详图

消防加压泵供水系统图

消防水泵房大样图

消防平面图

二层消防平面图

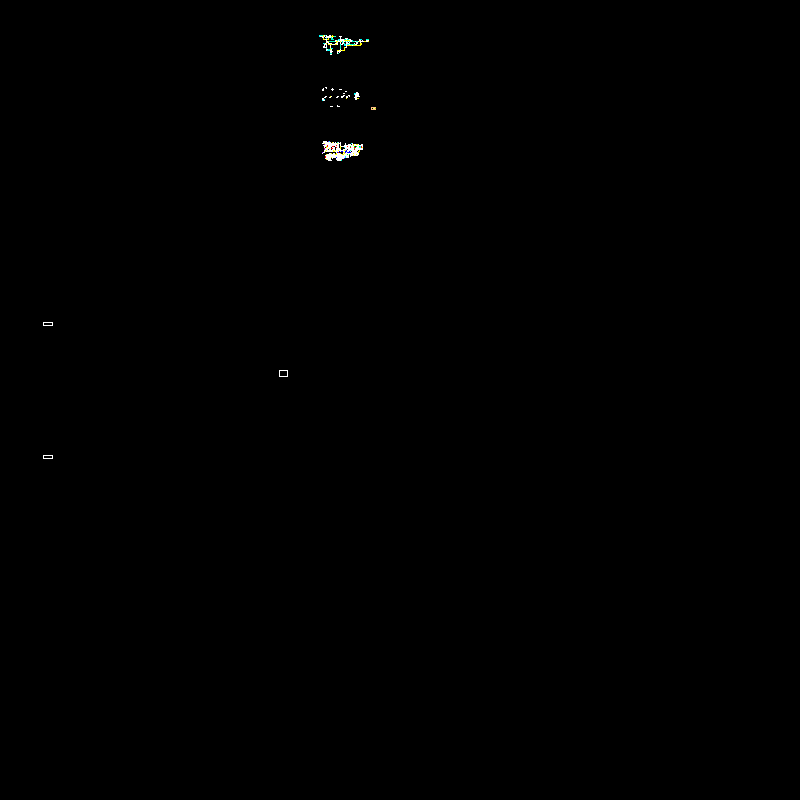

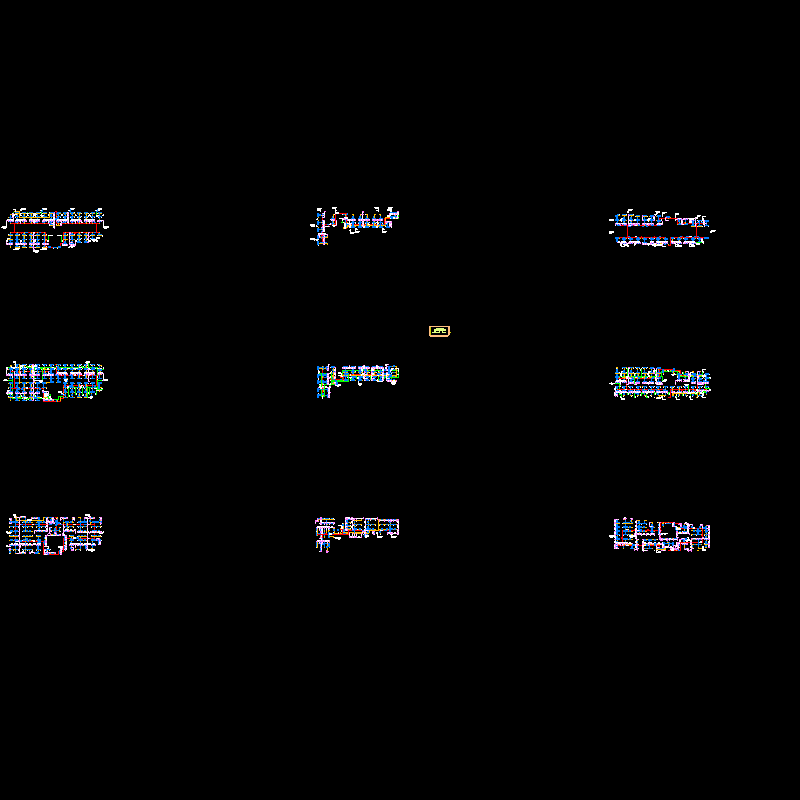

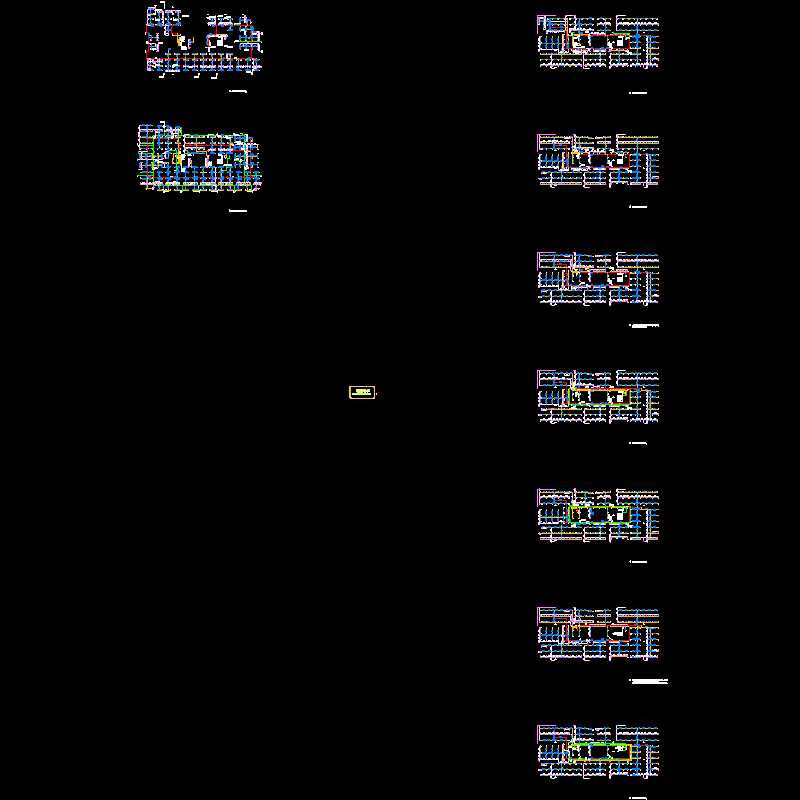

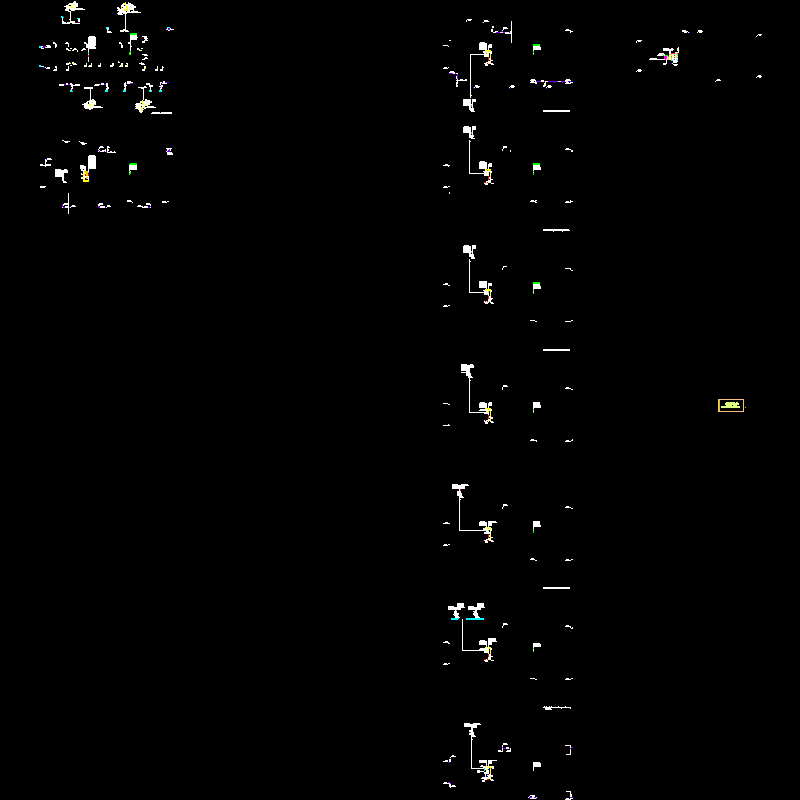

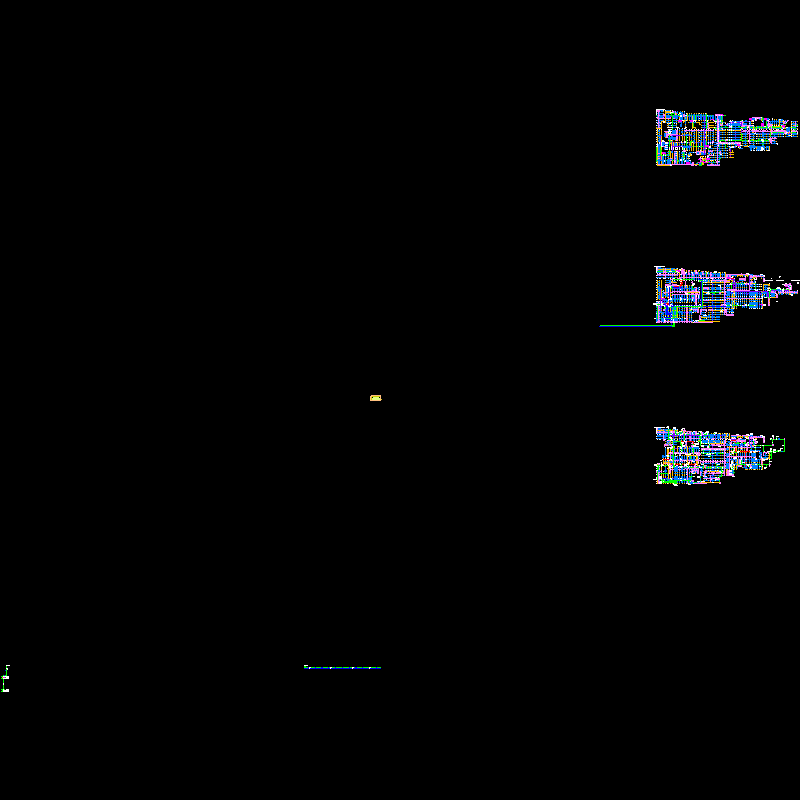

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
