3层祷告教堂给排水全套CAD施工图纸

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水,无负压供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室内(L/S):15

附件详情

  • 给排水设计说明
  • 图例及主要材料表
  • 架空层自动喷淋系统图
  • 消火栓给水系统图
  • 生活给水、污水、雨水系统图
  • 架空层自动喷淋平面图
  • 架空层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 标高12.100给排水平面图
  • 三层给排水平面图
  • 屋顶给排水平面图

附件详情

该项目为教堂,地上为三层,含餐厅,聚会厅,地下含一层架空层,为车库,生活水系统:生活给水由市政自来水直供和屋面水箱相结合的供水方式。该项目消防设计范围包括室内消火栓系统,自喷系统。消火栓系统用水量15L/S,自喷系统用水量25L/S.消火栓、自喷系统竖向为一个区,由室外的蓄水池、水泵和屋顶水箱供水.消防水池储水量为250吨,屋顶消防水箱为15吨。
编制于2010年,共12张图。

三层给排水平面图

架空层自动喷淋平面图

消火栓给水系统图

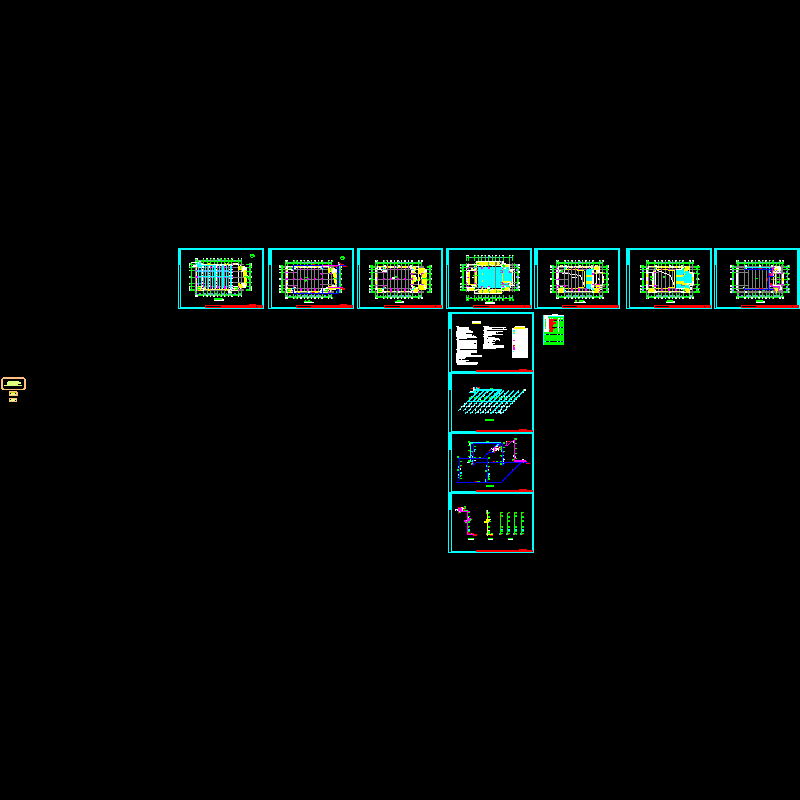

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
