5层框架结构工业大学化工教学实验实训楼结构设计施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:39张
  • 设计年代:近代

附件详情

化工教学实验实训楼总面积为15918平方米,为钢筋混凝土框架结构,成回字形,包括北楼、南楼及东西连廊,基础形式为柱下独立基础。地上5层,局部6层,房屋主体总高度19.8m,局部高度24.5m,1层层高为4.2m,2~5层层高为3.9m,基本柱网7.8mX9.0m。抗震设防烈度为6度,基础设计等级为丙级。

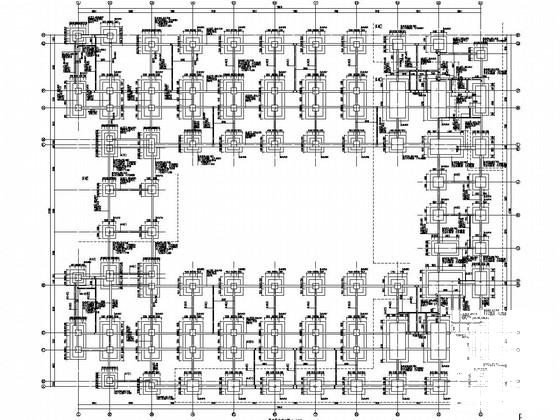

该资料包含:结构设计总说明,基础平法施工图,南、北楼梁平施工图,板平法施工图,柱布置图,东、西连廊结构图,楼梯图,大样图等共计39张图。
分享投稿时间:近几年8月。

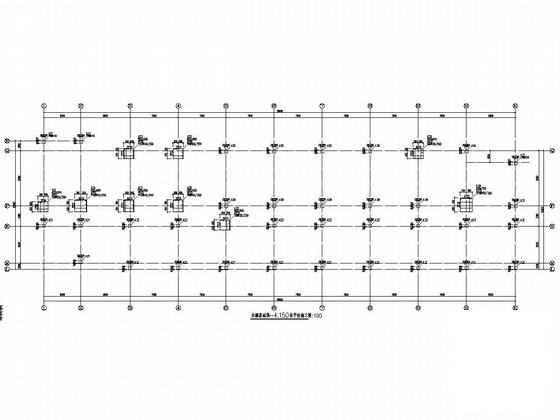

北楼基础顶~4.150柱平法施工图

南楼11.950梁平法配筋图

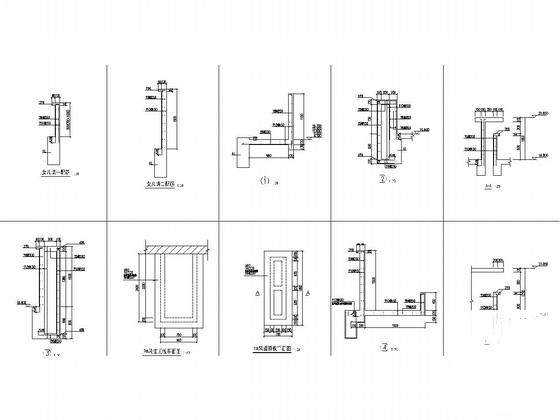

节点大样图

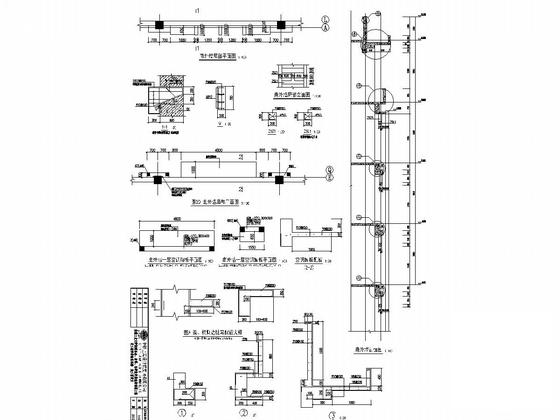

节点大样图
