5层框架结构女生宿舍楼结构设计施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：36张
- 设计年代：近代
附件详情
该项目为广东某女生宿舍楼，地上五层，建筑设计结构形式为框架结构，，基础采用静压预制桩，7度设防。
该资料包含：
结构设计说明
、桩基础定位平面图、柱定位平面图、梁配筋平面图、板配筋平面图、等共36张图纸。

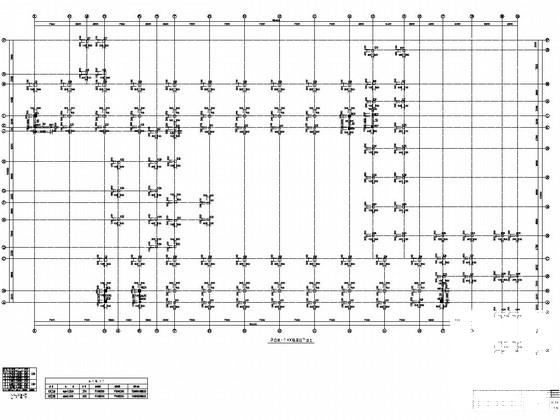

承台顶～3.900柱定位平面图

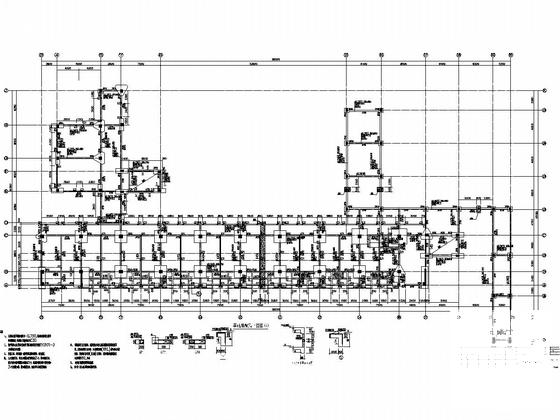

2层梁配筋平面图

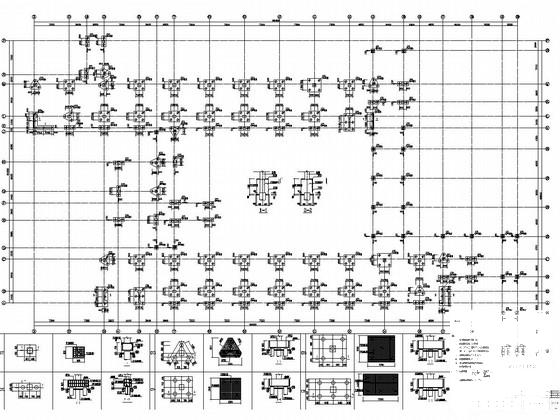

基础梁配筋平面图

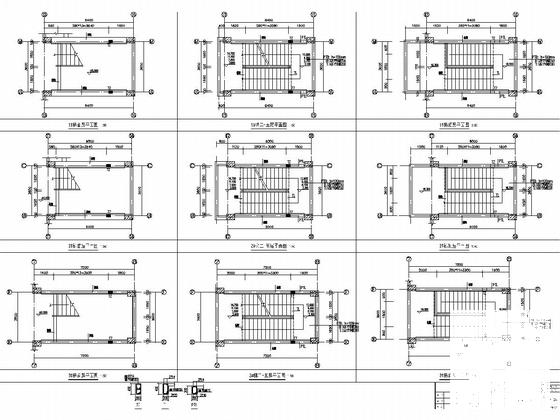

楼梯平面图

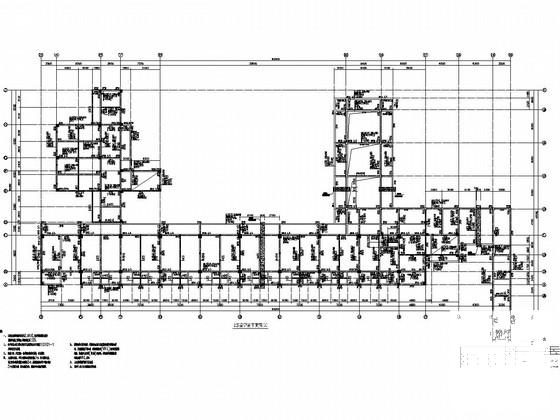

2层板配筋平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
