4层框架结构宿舍楼结构施工图纸（7度抗震）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该附件为某宿舍楼，地上四层，结构类型为框架结构，基础类型为柱下独立基础，7度设防。
该资料包含：
结构设计说明

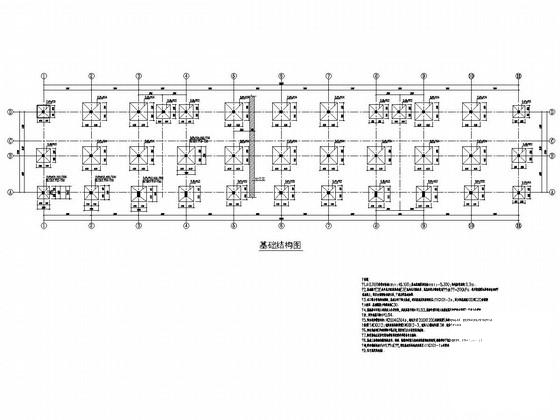

、基础结构图、地框梁结构图、柱结构图、板结构图、梁结构图、楼梯结构图等共15张图纸。

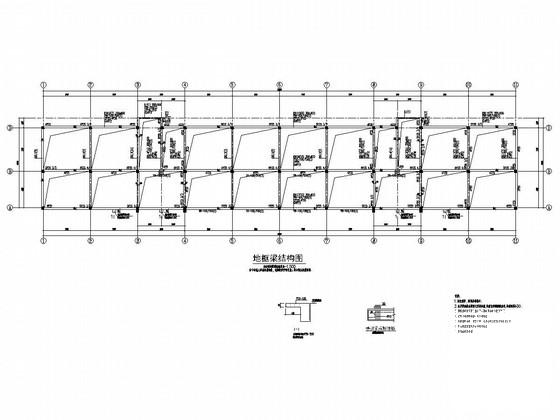

地框梁结构图
基础顶~3.590柱结构图

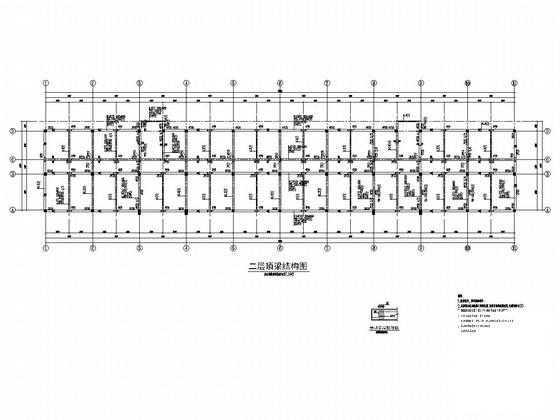

二层顶梁结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构宿舍楼 - 1 -
框架结构宿舍楼 - 2 -
框架结构宿舍楼 - 3 -
框架结构宿舍楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
