7层框架结构宿舍楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目为湖南某宿舍楼结构图,该项目为地上7层(含底部架空层和斜屋顶架空层,无地下室),结构类型为普通框架结构,基础采用天然地基上的柱下独立基础,6度设防。

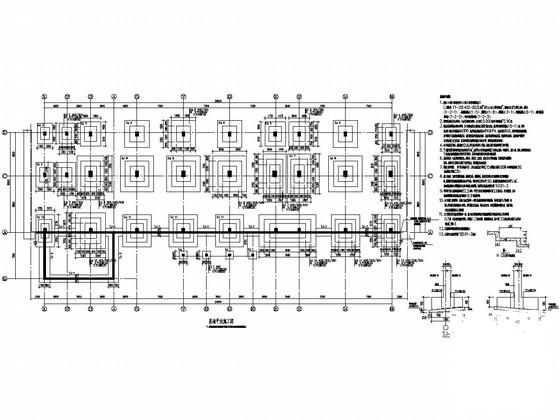

该资料包含:结构设计总说明、基础平法施工图、板平法施工图、梁平法施工图、柱平法施工图、 楼梯详图 等共22张图纸。

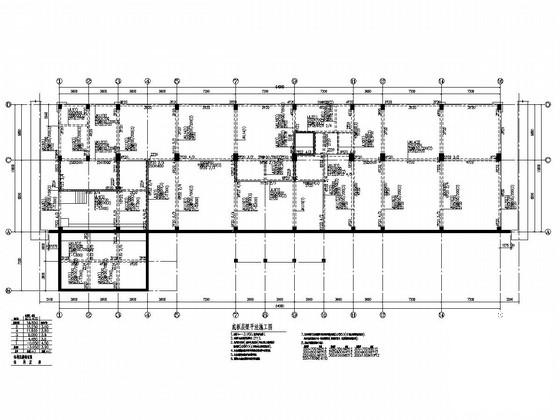

底板层梁平法施工图

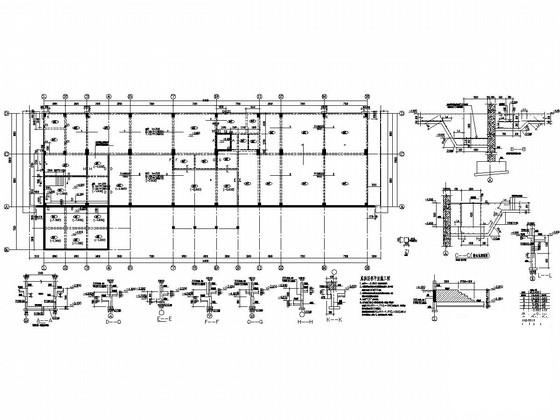

底板层板平法施工图

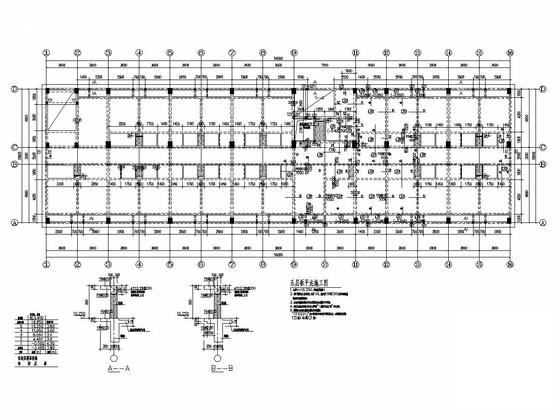

五层板平法施工图

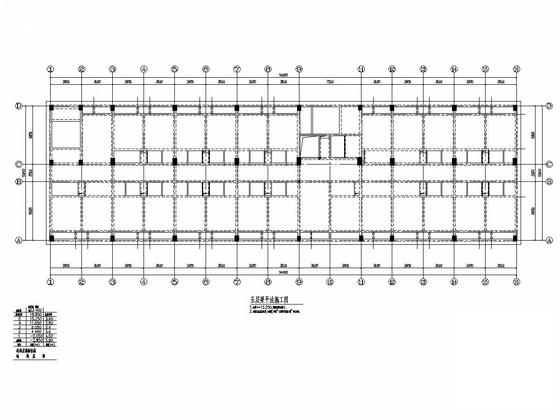

五层梁平法施工图

二层楼面处~屋顶柱平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构宿舍楼 - 1
    框架结构宿舍楼 - 1
  • 框架结构宿舍楼 - 2
    框架结构宿舍楼 - 2
  • 框架结构宿舍楼 - 3
    框架结构宿舍楼 - 3
  • 框架结构宿舍楼 - 4
    框架结构宿舍楼 - 4
  • 框架结构宿舍楼 - 5
    框架结构宿舍楼 - 5
  • 框架结构宿舍楼 - 6
    框架结构宿舍楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
