地上两层框架结构学校礼堂结构设计施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：6张
附件详情
该项目为山东某学校的礼堂结构图，共两层，结构型式为框架结构，基础采用独立基础和条形基础，7度设防。

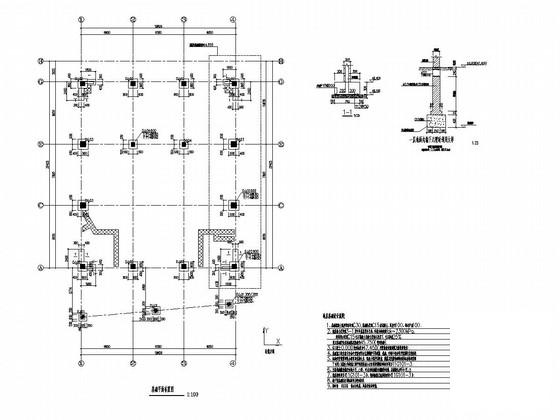

该资料包含：基础平面布置图、柱
平面布置图
、梁结构平面图、板结构平面图等共6张图纸。

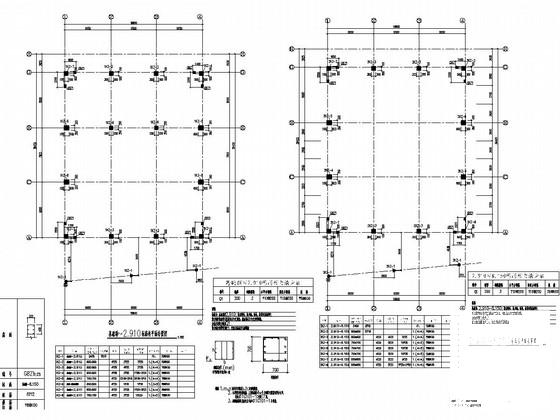

柱平面布置图

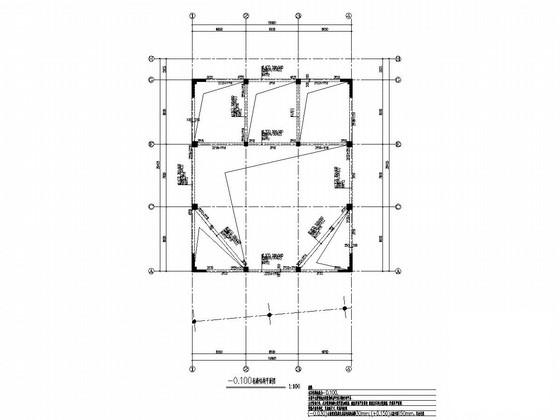

-0.100标高结构平面图
8.150标高结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
学校施工设计 - 1 -
学校施工设计 - 2 -
学校施工设计 - 3 -
学校施工设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.75 MB
- 收藏次数：0
-
文件名称：
附件-995888550787598678580.rar
学校施工设计下载
