地上两层框架结构卫生院结构设计施工图纸
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：19张
- 设计年代：近代
附件详情
该项目为成都某地上2层框架结构的卫生所，分门诊楼、住院楼与后勤楼三部分，建筑设计结构形式为框架结构，基础采用独立柱基础。

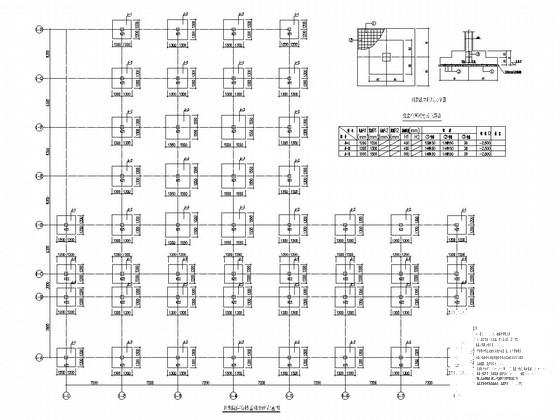

该资料包含：基础平面布置图、柱
平面布置图
及配筋图、地梁层平面图、板配筋图、
楼梯详图
等共19张图纸。

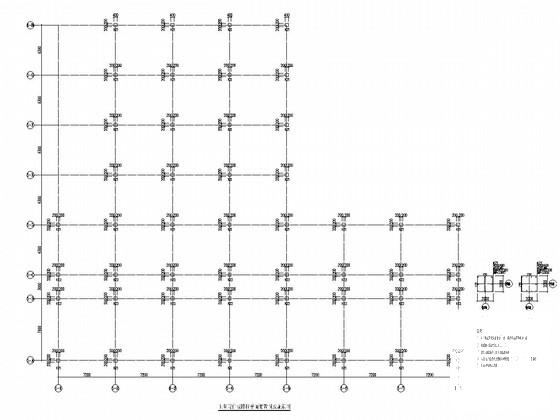

卫生院住院楼柱平面布置图及配筋图

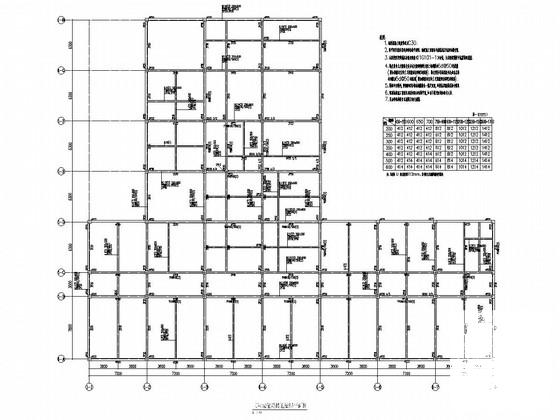

卫生院住院楼地梁层平面图
卫生院住院楼地梁层平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

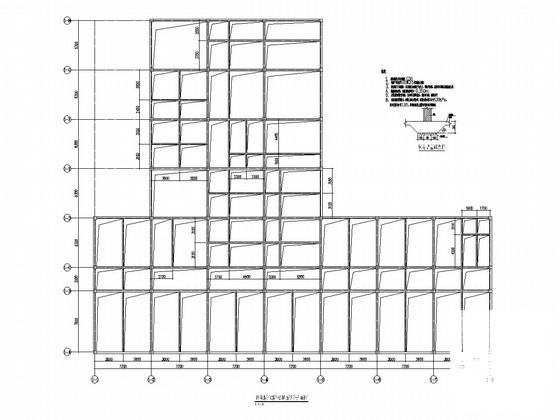

卫生院设计图纸 - 1 -
卫生院设计图纸 - 2 -
卫生院设计图纸 - 3 -
卫生院设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.18 MB
- 收藏次数：0
-
文件名称：
附件-995888599855755788086.rar
