5层乡政府办公楼电气CAD施工图纸
- 建筑类别：办公
- 建筑高度：多层建筑
- 建筑结构形式：钢筋混凝土结构
- 地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
1.该项目采用TN-C-S接地方式,电源进户处做好重复接地,接地线与配电箱接地装置可靠联接.重复接地的接地装置与
的接地装置共用.建筑物内所有可导电的不带电体均须与零干线可靠联接.
2.本栋建筑按三类防雷建筑物设计.屋面上采用φ10镀锌圆钢作接闪器,屋顶标高不同处避雷带间应相互联接.利用结构柱中外侧两根不小于φ16或四根φ12的主筋上下焊接贯通作引下线,下端与接地装置焊接.在室外距地0.5米处预埋连接板供测试用,具体位置见平面图.作引下线的柱子外侧主钢筋在室外地坪-0.5米处焊两根φ12的圆钢伸出柱外1.5米.
2
3
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

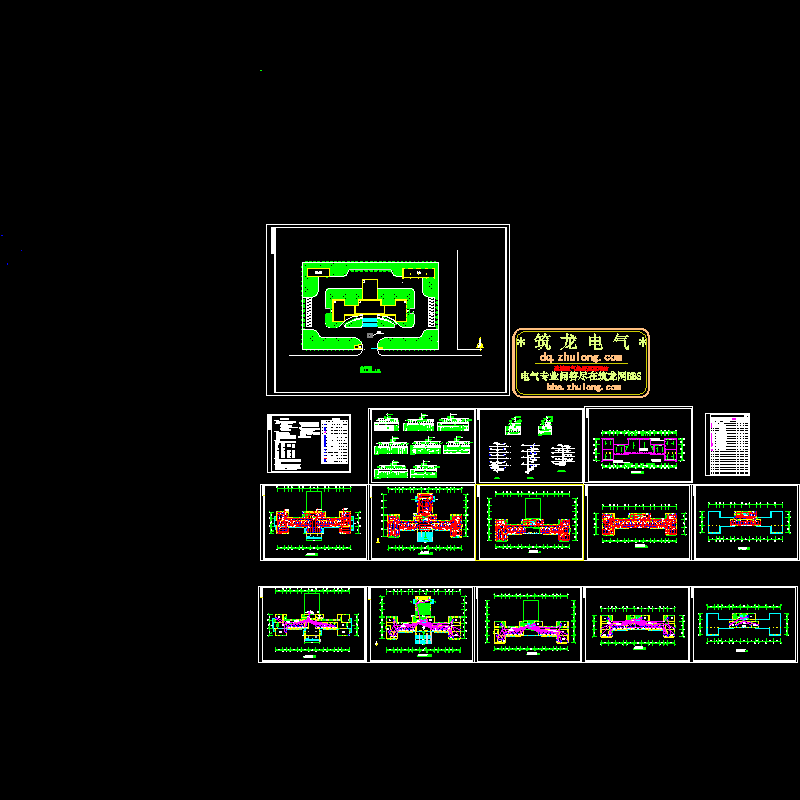

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
