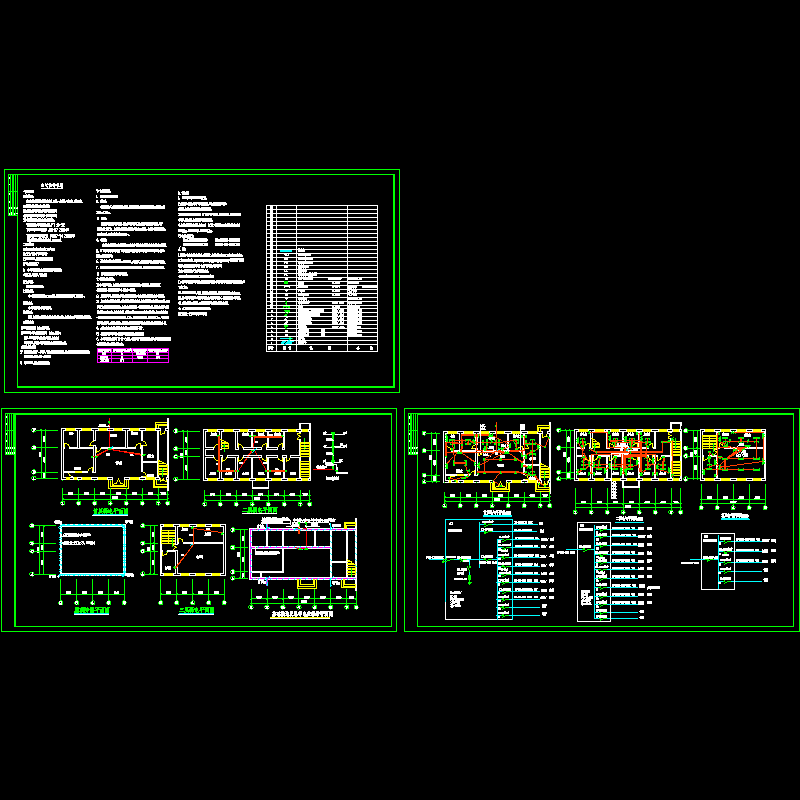

3层电力所办公楼电气CAD施工图纸

附件详情

1. 该项目防雷等级为三类。
2. 接闪器：
在屋顶采用8热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于20mX20m或或24mX16m。
3. 引下线：
利用建筑物构造柱两根16以上或四根10以上主筋通长焊接作为引下线，引下线间距不大于25m。所有外墙引下线在室外地面下1.2m处引出一根40X4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m。
