19148.87平米3层综合楼空调通风排烟系统设计施工图纸

附件详情

一、项目概要：
总建筑设计面积：19148.87m2，建筑高度17.70米。地上3层，地下一层，由游泳馆，附属用房，小商业，地下车库及设备用房组成....
二、冷热源：
采用一体化天然气直燃机组(空调型)作为空调系统冷热源，机组集天然气溴化锂直燃型冷温水机、循环水泵、冷却塔组于一体...
三、空调系统：
1.卧式组合式空调机组采用上送下回方式，送风口设于观众席上方，采用温控条形喷射风口和温控散流器联合送风方式。

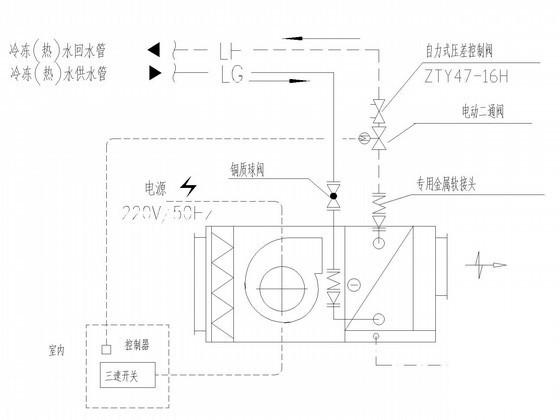

2.小面积房间均采用低噪声卧式暗装风机盘管侧送风，上回风。
3.多功能厅设置全热回收式新风换气机组，大面积房间均采用低噪声超薄吊顶式空调器...
四、排烟系统：
1.百叶自然通风排烟，可开启的外窗百叶面积大于所在房间或走道的2%。
2.地下车库设置机械排烟系统PY1-4。
3.地下车库分为2个防火分区，利用突出顶棚不低于500的梁划分为4个防烟分区，每防烟分区面积小于2000m2...
五、通风系统：
1.所有公共卫生间均设置机械排风，排风换气次数取12-15次/h。
2.设于地下的水处理设备用房设置机械通风系统。
3.游泳池水处理用房设计送排风换气次数为10-15次/h...

图纸共16张。
