办公接待中心中央空调系统设计CAD施工图纸

根据业主要求，该资料为空调设计，空调考虑夏季，冬季使用。

冷、热源及氟系统

1、冷、热源分别采用（氟） MDV-960（34）W/SN1-830中央空调，制冷量 96kw，制热量106kw，MDV-1300（46）W/SN1-830中央空调，制冷量 130kw，制热量137kw；MDV-400（14）W/SN1-830中央空调，制冷量 40kw，制热量43kw；MDV-850（30）W/SN-830中央空调，制冷量 85kw，制热量90kw。各为一个（共四个）系统。室外机均布置在屋顶。

空调方式

1.旅馆客房房间采用 MDV室内机加独立新风系统。室内机回风口采用风口式消毒净化器。凝结水排入卫生间地漏。

2. 大会议室、小会议室、餐厅等房间采用 MDV 室内机加独立新风系统。

3.新风机送风主管上设置风道式消毒、消声静压箱，送风口自带人字阀。所有室外新风口带过滤网。

1层氟管平面图

1层风管平面图

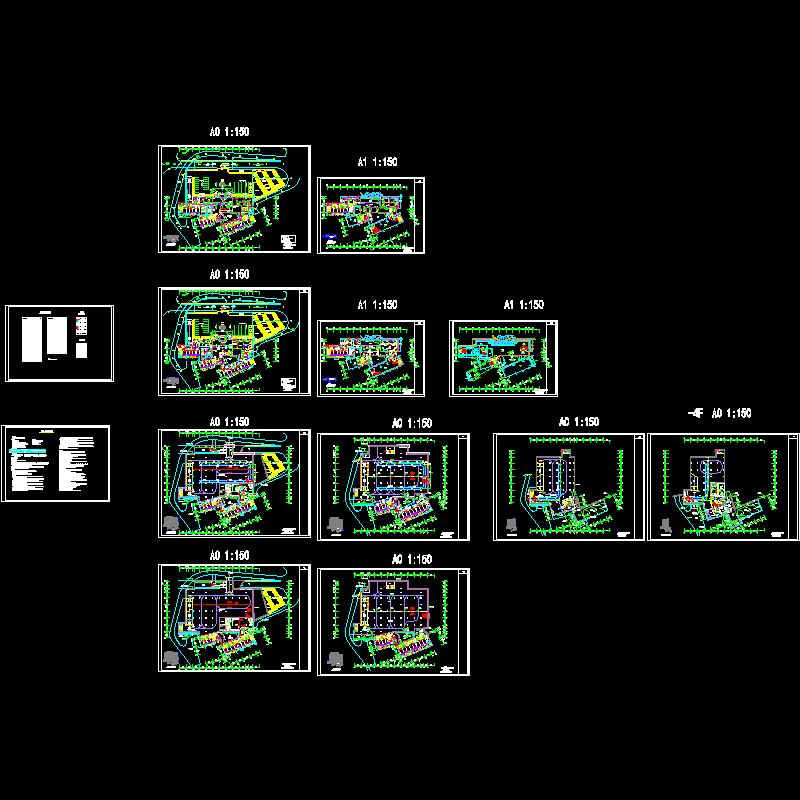

缩略图
