多层办公楼舒适性空调系统设计CAD施工图纸（负荷计算）

该附件为"多层办公楼舒适性空调系统设计施工图（含负荷计算）"~

1. 设计依据

1.1 《民用建筑供暖通风与空气调节设计规范》GB50736-2012;

1.2.《 规范》GB50016-2006;

1.3 《汽车库、修车库、停车场设计防火规范》GB50067-97;

1.4 《公共建筑节能设计标准》 DBJ50-052-2006;

1.5 业主要求及建筑专业提供的资料。

2 .项目概要

该项目位于重庆市万州区,为万州邮政生产指挥调度大楼与万州气象局办公楼,地上五层为办公;地下一层为车库和设备用房。总建筑面积15133.91平方米,

建筑地面最大高度22.8米,为多层建筑。

3. 设计内容

大楼的舒适性空调设计;防排烟设计;通风设计...

图片展示：

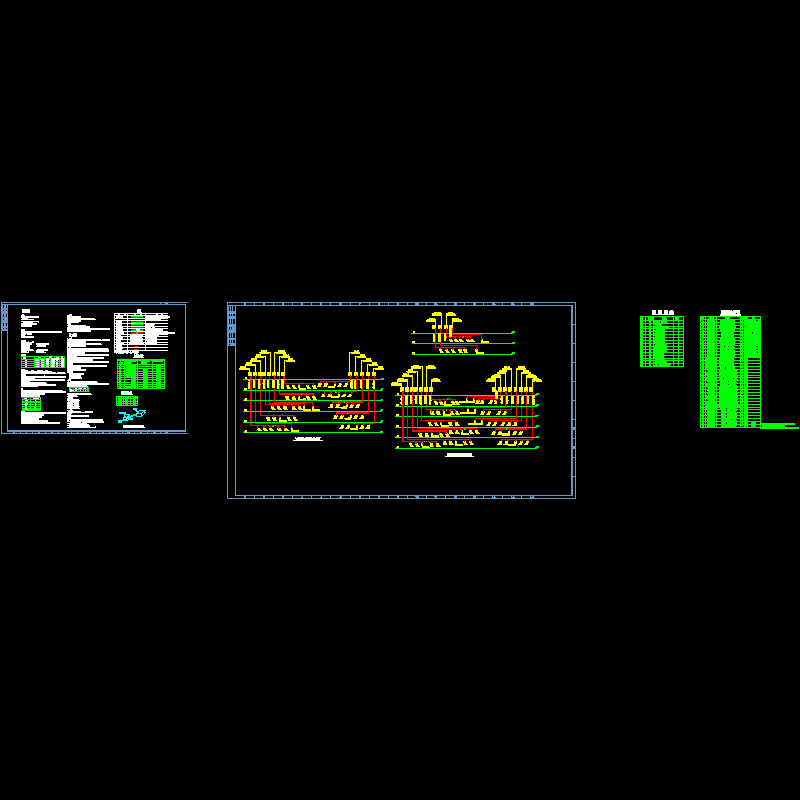

气象局空调系统原理图

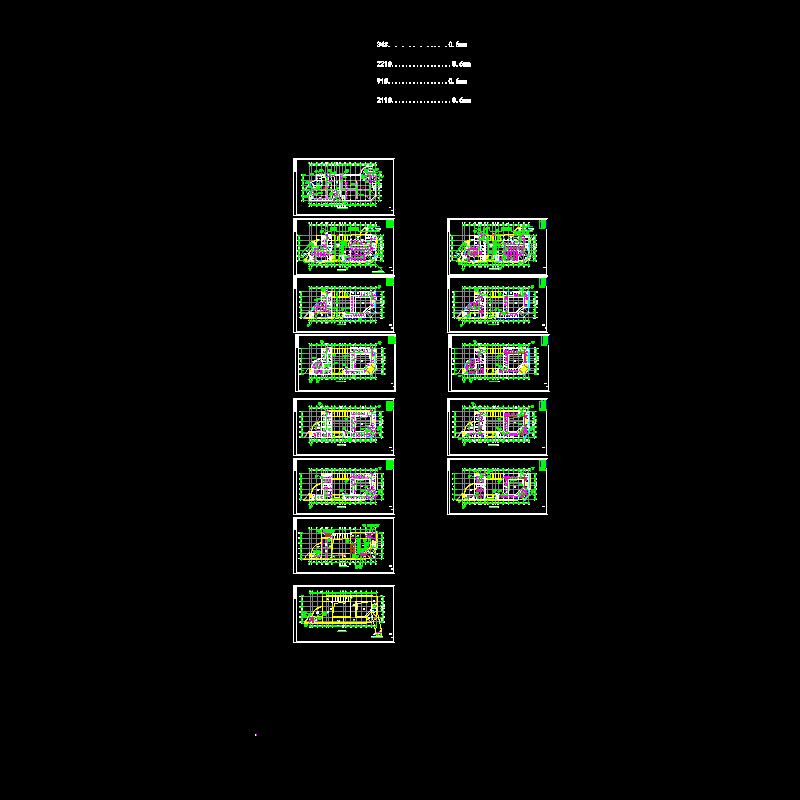

地下负一层通风、排烟平面图

二层空调风管平面图

屋顶层设备布置平面图

水箱间层设备布置平面图
