33层框架剪力墙结构CAD施工大样图

附件详情

该项目是某33层高层住宅项目，框架剪力墙结构，地下一层，地上三十三层（不包括阁楼和夹层），结构主体高度99.090m。结构嵌固部位：地下一层顶板，钢筋混凝土独立基础，条形基础及筏型基础，基础设计等级为甲级，抗震设防烈度为7度。

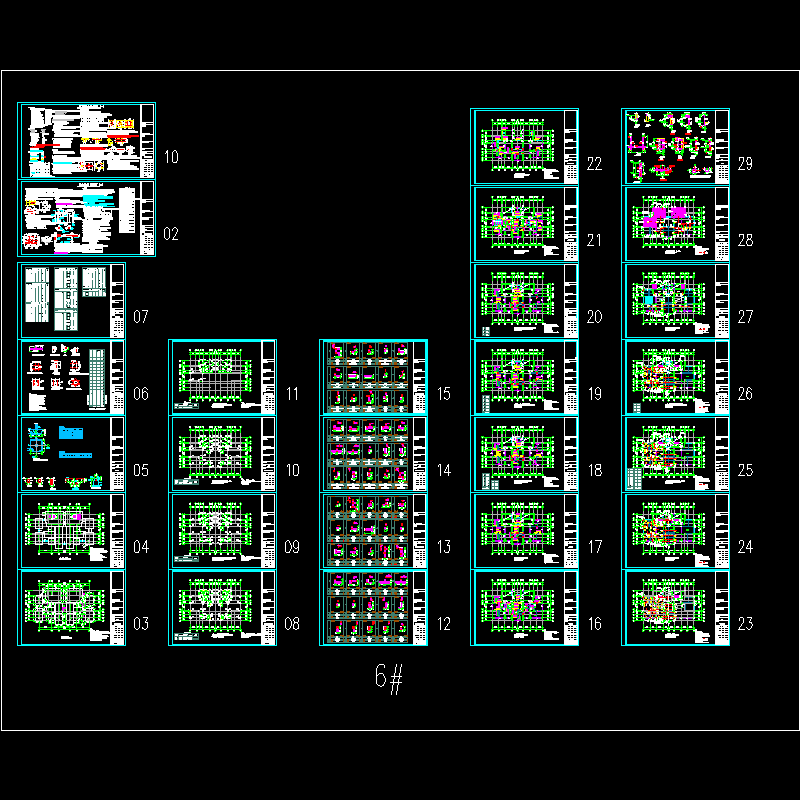

该资料包含：结构设计说明，基础图，基础详图，墙柱 平面布置图 ，梁配筋图，板配筋图，墙柱详图等共计29张图。
分享投稿时间：近几年1月。
