5层框架结构教学楼结构CAD施工大样图(水暖电建）
-
建筑类别：教育
-
建筑高度：多层建筑
-
地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：70张
-
设计年代：近代
本图纸出具时间是2016年11月。
项目概要：该项目位于洛阳市，是框架结构，基础型式是柱下独基。综合教学楼结构包括综合教学楼5层，合办教室及报告厅1层，连廊部分四层。裂缝控制等级为三级。抗震等级为三级,其中连廊部分、报告厅抗震等级为二级，建筑抗震设防类别为重点设防类(乙类)，结构安全等级为一级。
附加内含：框架结构设计总说明、基础平面布置图、柱平面布置图 、梁平法施工图、楼梯平面布置及详图、板配筋图和梁柱计算书等，dwg格式，共计结构图纸17张。
另附给排水、暖通、建筑和电气的施工图纸。
基础平面布置图
柱平面布置图
梁平法施工图
坡屋顶大样图
梁上孔洞补强筋构造图
板配筋细部剖面图

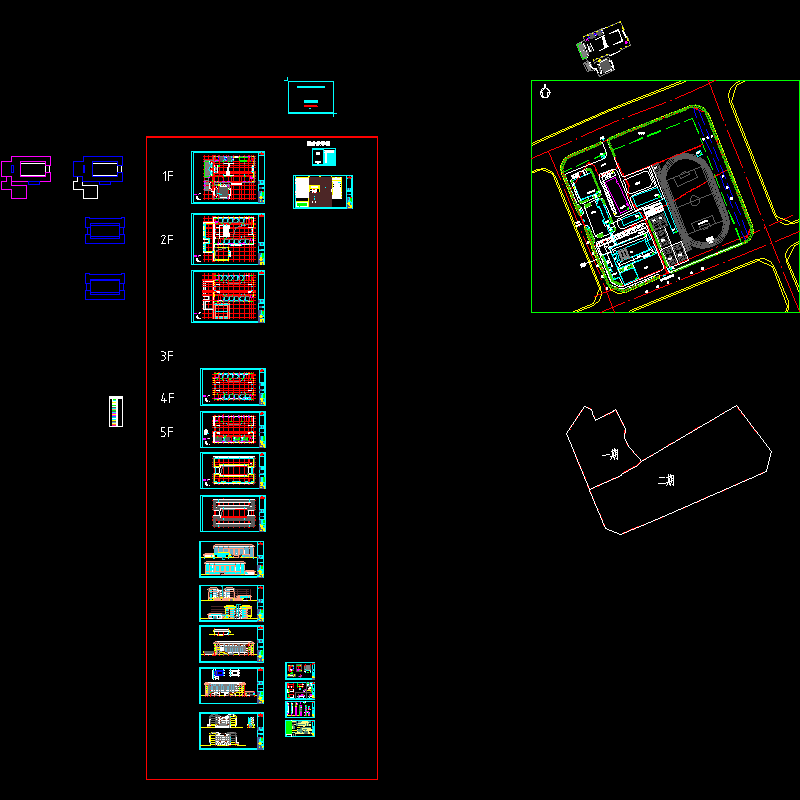

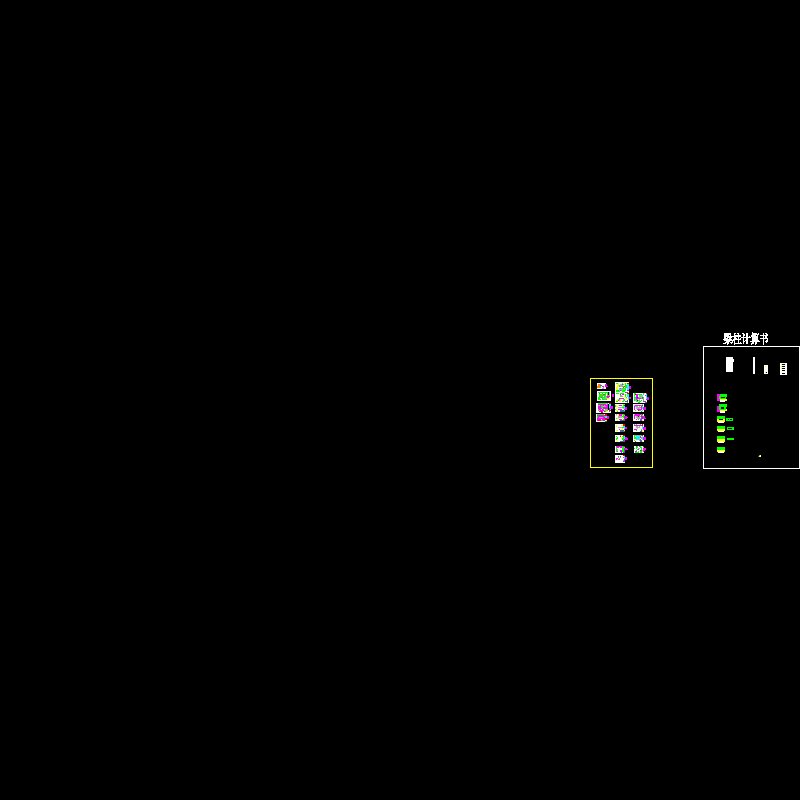

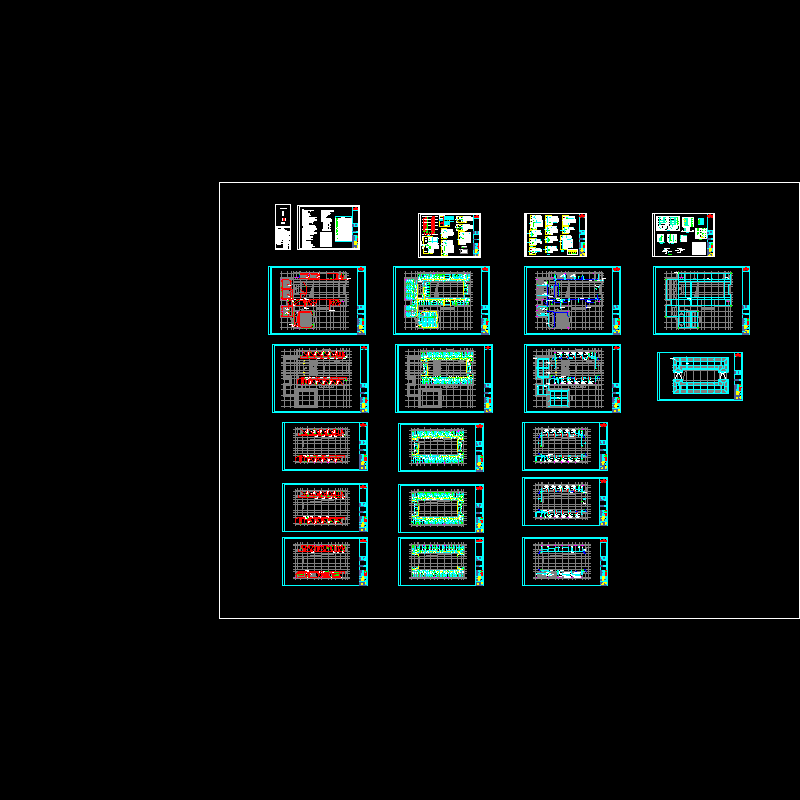

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
汝阳县第二高级中学综合教学楼 建筑2017-1-4.dwg -
汝阳县第二高级中学综合教学楼 水+暖 2016.12.31_t3.dwg -
汝阳县第二高级中学综合教学楼 电气2016.12.31.dwg -
汝阳县第二高级中学综合教学楼 结构12.dwg
以上是部分截图，请下载附件后查看完整高清内容
