道路规划延伸工程给水管道CAD施工图纸
-
车道数：四车道
-
设计时速：40
-
干线：是
-
位置：重庆
-
设计年代：近代
金栗路北延伸段起点接规划路，桩号为K0 089.430，终点至凤一路交叉口，桩号为K0 583.066，道路长493.636米，标准路幅宽度26米，双向四车道，道路等级为城市次干路，设计车速为40km/h,本次实施范围为K0 360-K0 583.066。
······
给水管道开挖回填图
管道满包保护大样图
剖面图
排气阀门安装大样图

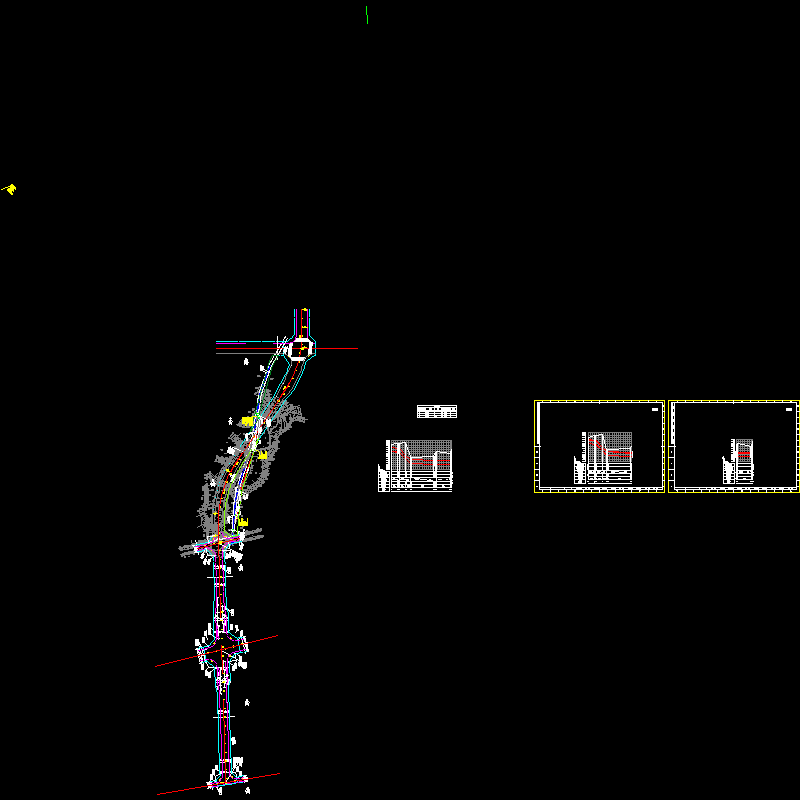

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
