宝区4层厂房给排水设计施工图纸(PDF)

  • 建筑类别:工业建筑

  • 建筑高度:多层建筑

  • 建筑结构形式:混合结构

  • 建筑面积:13888平方米

  • 地上层数:4层

  • 地下层数:1层

  • 图纸设计深度:施工图

  • 参考图纸:10张

  • 设计年代:近代

  • 地下室用途:车库,设备用房

  • 生活供水设计:生活给水系统

  • 生产供水设计:热水系统

  • 排水设计:污水系统,废水系统,雨水系统

  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统

  • 供水设备:高位水箱,水泵站

  • 供水方式:市政供水,高位水箱供水

  • 排水体制:污废分流,雨污分流

  • 排水技术:重力排水

  • 雨水重现期:5年

  • 火灾危险等级:仓库危险级Ⅲ级

  • 消火栓用水量室外(L/S):35

  • 消火栓用水量室内(L/S):40

  • 大样节点:水箱

  • 项目地址:广东

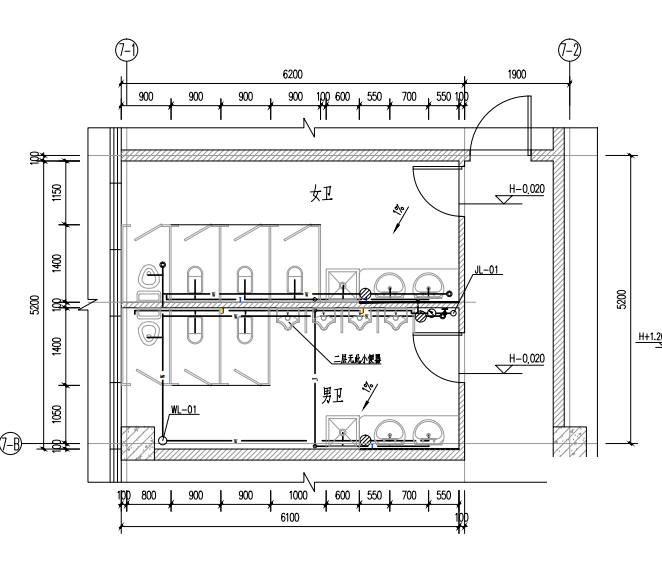

卫生间给水平面图

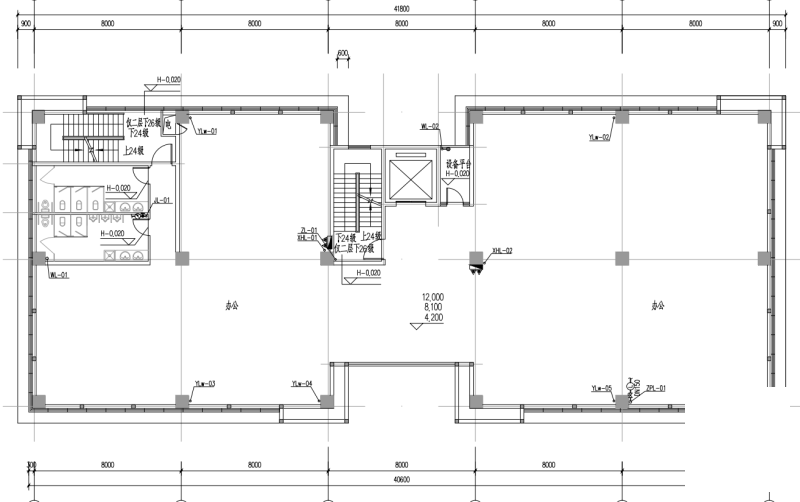

一层给水平面图

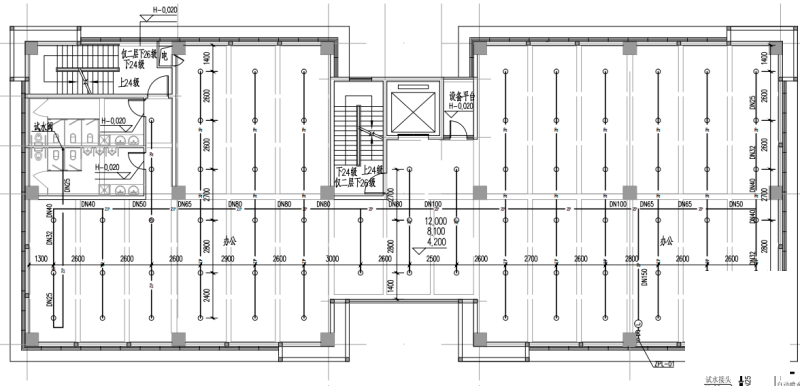

自动喷淋给水平面图

屋顶给水平面图

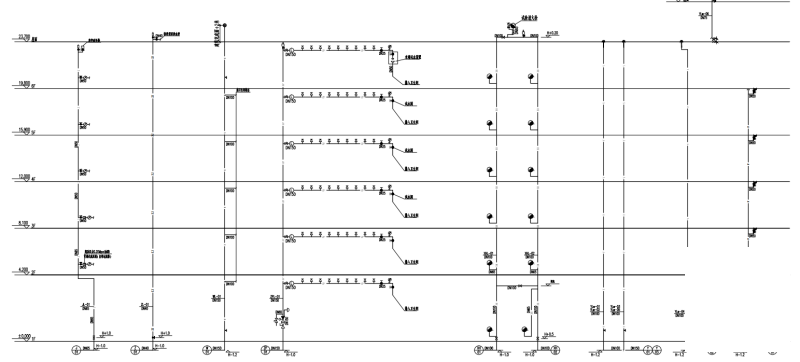

给水系统原理图


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 宝区4层厂房给排水设计施工图纸(PDF) - 1
    第 1 张图
  • 宝区4层厂房给排水设计施工图纸(PDF) - 2
    第 2 张图
  • 宝区4层厂房给排水设计施工图纸(PDF) - 3
    第 3 张图
  • 宝区4层厂房给排水设计施工图纸(PDF) - 4
    第 4 张图
  • 宝区4层厂房给排水设计施工图纸(PDF) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
