丁类厂房给排水CAD施工图纸设计

附件详情

一、项目概要：
该项目是厂房搬迁扩能及高原型特高压电力变压器建设项目，由一层的丁类厂房和二层

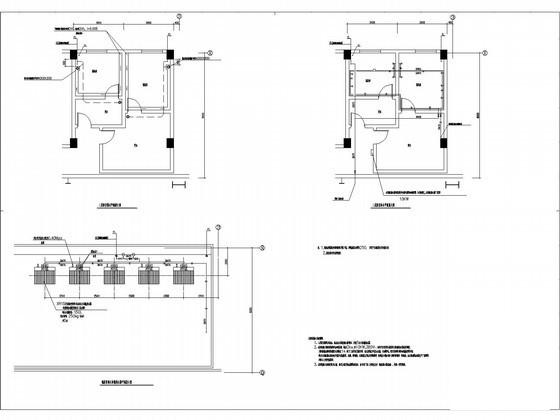

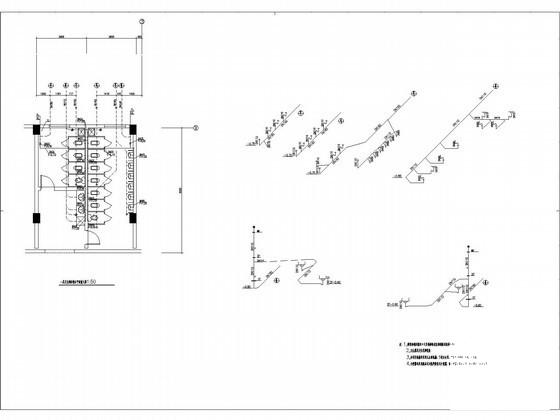

的辅房组成。图纸内容包含设计施工说明，主要设备材料表及图例，给排水平面图、雨水系统图、给排水系统图等
二、给水系统：
1.给水：该项目厂房和二层辅房给水由市政管道直接供水。
2.热水：采用太阳能热水器配置辅助电加热系统。
三、排水系统：
1.采用雨污分流制排水系统，厂区少量的生产废水经处理后排入厂区污水管道
2.屋面雨水和厂区雨水经管道汇集到市政雨水管
四、 消防系统 ：
1.本厂房为丁类，二级耐火等级，可燃物较少，配置灭火器和室外消火栓。
