一套抽水蓄能电站设计CAD图纸

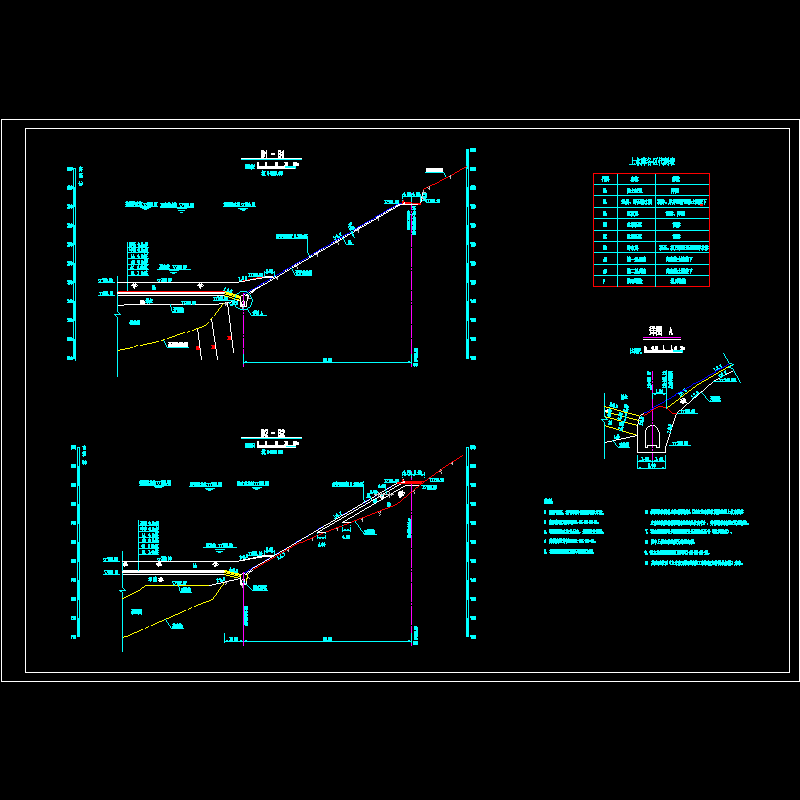

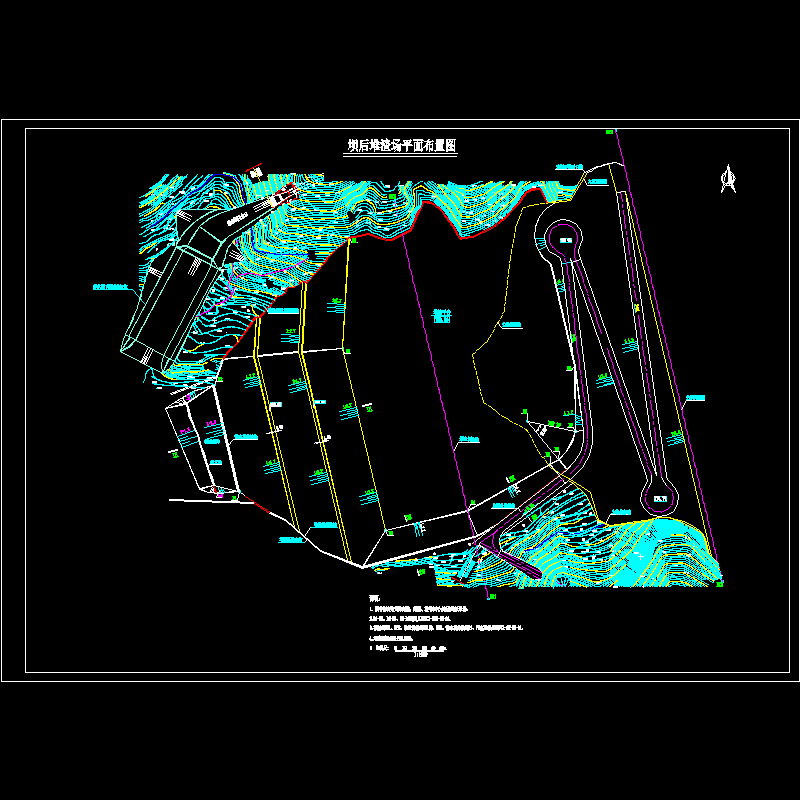

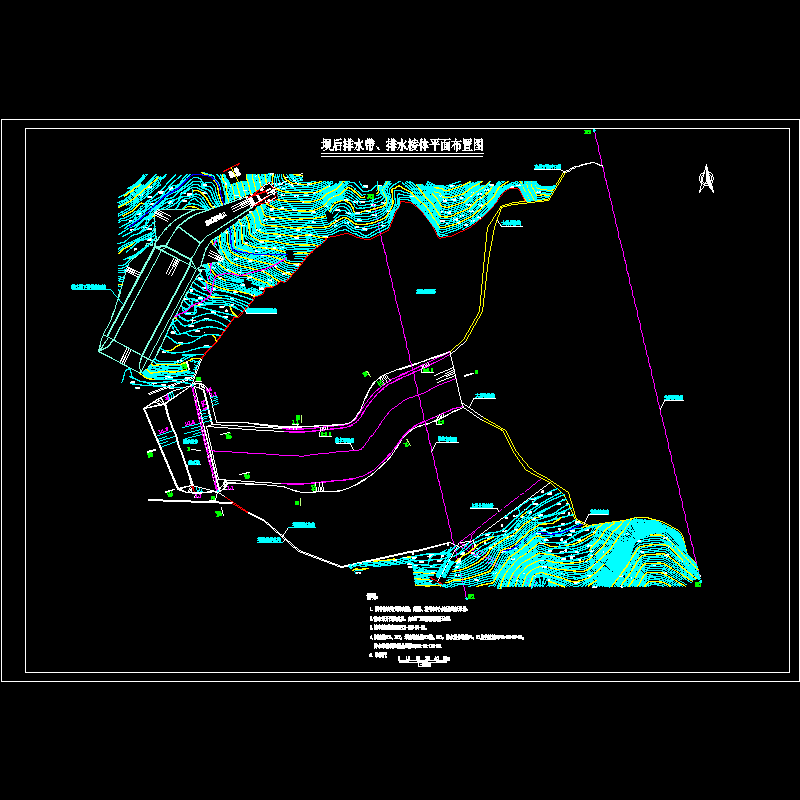

这份参考资料为某抽水蓄能电站设计图，内容包括：水库开挖平面图，坝后排水带、排水棱体平面布置图，坝后堆渣场平面布置图，各剖面图。 　　说明：1. 图中高程采用黄海系，高程、桩号和尺寸标注均以米计。 　　2.主坝坝基覆盖层清3.0m，库底覆盖层清5.0m；当坝基覆盖层小于3.0m，库底覆盖层小于5.0m时，清到基岩为止。裸露基岩清1.0m。库岸按1：1.7开挖，并开挖至岩层，左、右坝肩靠近库岸坝坡自然地面不满足1：1.7时，同库岸一样进行开挖。当覆盖层厚度小于4米应全部挖除，当覆盖层大于4米按坝基开挖要求开挖。 　　共12张图，编制于2013年
