3836平方米3层框架结构客运中心维修用房结构施工大样图

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目为汽车客运站及配套公交枢纽站-维修用房项目,维修用房总建筑设计面积:3836.11平方米,建筑高度:14.450米,建筑建筑设计结构形式:维修车间为框架结构,地上三层,本修车库的防火类别为Ⅱ类,修车位6个,该项目采用独立基础,基础设计等级为丙级,6度设防。
结构专业该资料包含:结构施工图设计总说明,基础平面图,柱平法施工图,各层结构平面图,梁平法施工图,楼梯图共计15张图。
建筑专业该资料包含: 建筑施工图设计 说明,装修材料做法表,节能专篇,平面图,立面图,剖面图,门窗表,门窗大样,墙身大样图,节点大样图等共计12张图。
分享投稿时间:近几年1月。

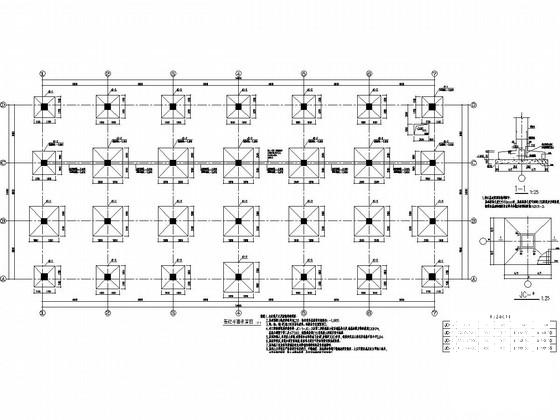

基础 平面布置图

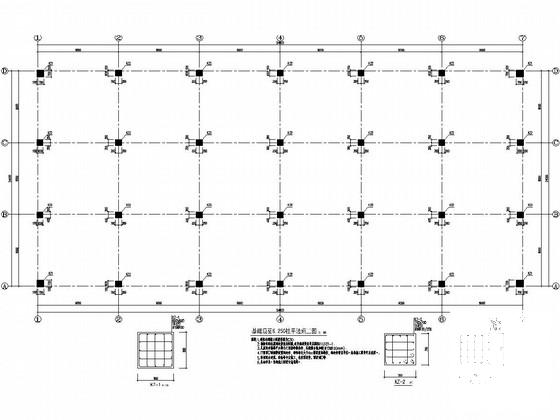

基础顶至6.250柱平法施工图

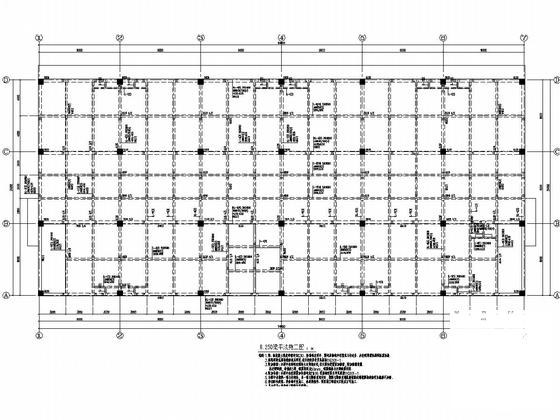

6.250梁平法施工图

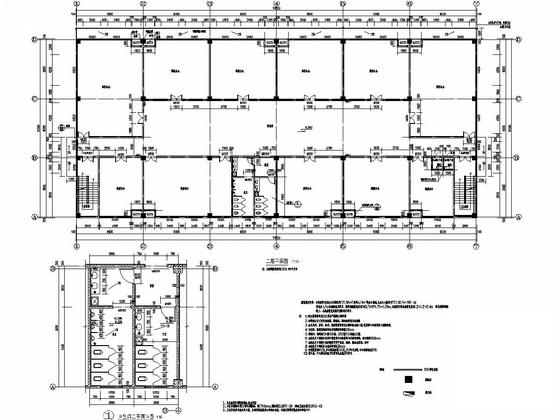

二层平面图 卫生间二平面详图

墙身大样图 节点大样图

10.250结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 1
    第 1 张图
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 2
    第 2 张图
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 3
    第 3 张图
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 4
    第 4 张图
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 5
    第 5 张图
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 6
    第 6 张图
  • 3836平方米3层框架结构客运中心维修用房结构施工大样图 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
