684平米2层旅游景区游客中心及救生中心结构施工图纸

  • 建筑类别:园林建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:1.20kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是景区提升工程(游客中心、救生中心部分),救生中心地上2层,总建筑设计面积:684.4平方米,建筑基底面积:387.4平方米,框架结构;游客中心地上1层,总建筑设计面积:613.5平方米,均为框架结构,基础采用独立基础,抗震设防烈度为6度。
结构专业该资料包含:结构总说明,游客中心、救生中心基础图,梁板柱结构图,楼梯图,共计14张图。
建筑专业该资料包含:游客中心、救生中心建筑设计说明,立面图,平面图,剖面图,楼梯图,节点详图,共计12张图。
分享投稿时间:近几年5月。

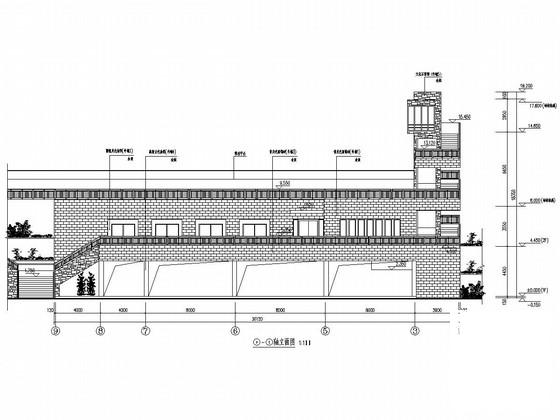

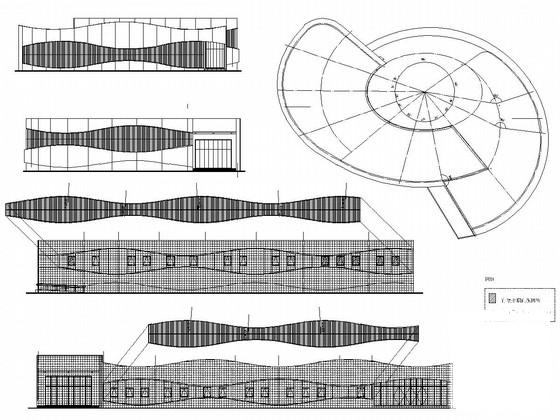

游客中心立面展开图

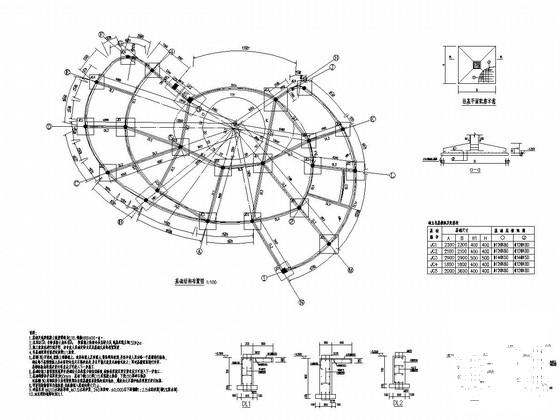

游客中心基础结构布置图

游客中心标高5.750处板配筋图

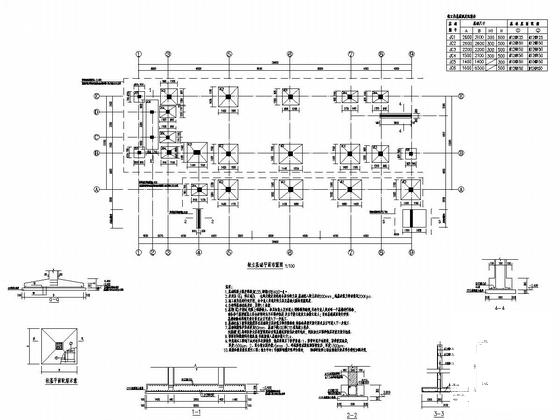

救生中心基础结构布置图

救生中心二层板配筋图

节点详图

游客中心标高5.750处梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 1
    第 1 张图
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 2
    第 2 张图
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 3
    第 3 张图
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 4
    第 4 张图
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 5
    第 5 张图
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 6
    第 6 张图
  • 684平米2层旅游景区游客中心及救生中心结构施工图纸 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
