3520平方米4层框架结构儿童福利中心结构施工大样图

附件详情

该项目是安徽某儿童福利中心项目，地上4层，一层地下室，总建筑设计面积：3520.6平方米，821.3平方米，建筑设计结构形式为框架结构，建筑物高度(室外地面至主要屋面板的板顶)16.4米，基础型式：梁板式筏基(有地下室部分)，筏板底标高为-4.030米；独立基础(无地下室部分)，基础底标高为-1.700米~-2.500米，基础设计等级为乙级，抗震设防烈度为7度。

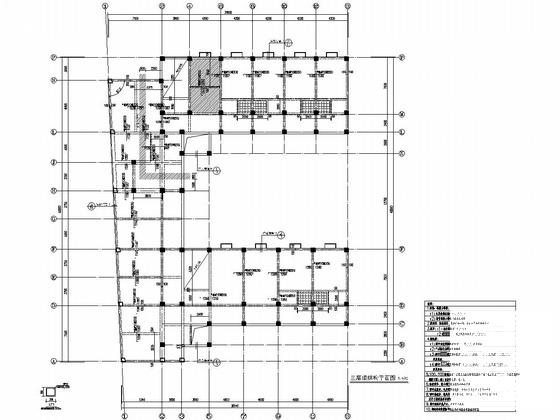

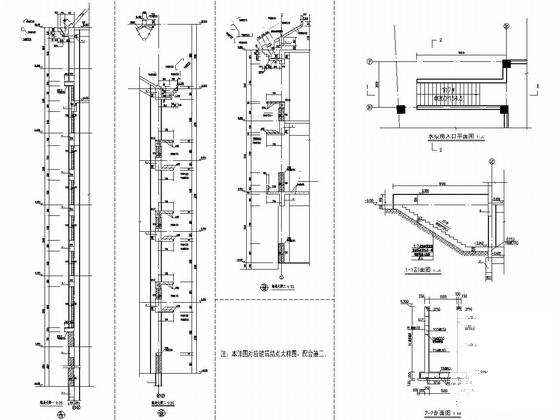

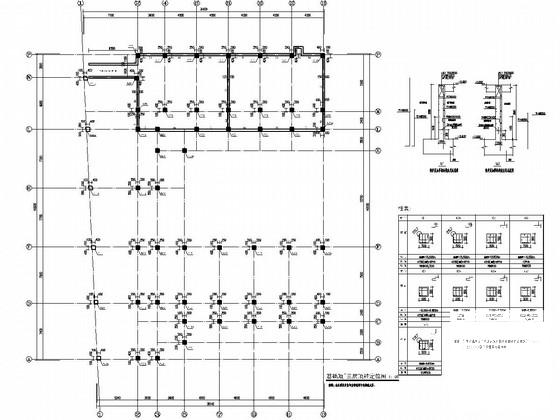

结构专业该资料包含：结构设计总说明，基础顶~屋顶柱布置图，各层梁配筋图、结构平面图，墙身大样图，水泵房入口结构详图，楼梯图等共计16张图。
建筑专业该资料包含： 建筑施工图设计 总说明，平面图，立面图，剖面图，墙身大样图，门窗表及门窗大样等共计18张图。
分享投稿时间：近几年9月。总计34张图。
