高铁路基1-φ1.0m钢筋混凝土倒虹吸设计CAD图纸

附件详情

倒虹吸管顶部分的填料规格及技术标准不得低于路涵过渡段的路基填料规格及标准。外套管内模管部分采用C35钢筋砼,要求砼抗渗等级不小于P10。倒虹吸管管两侧基坑至原地面平整后应用振动碾压机压至密实，外套管后两侧过渡段按照。。
入口设置拦污栅,竖井内设检查铁梯,检查铁梯每梯高差25厘米。本涵基底置于膨胀土层上,采用20cm厚C30砼垫层封底,其下采用30cm砂夹卵石(掺入5%水泥)换填,夯填密实,满足设计要求，要求地基土容许承载力必须大于、等于0.15MPa。

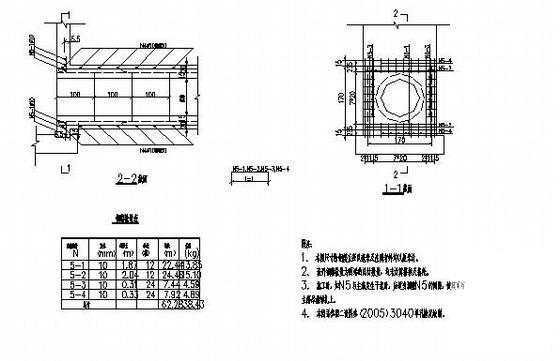

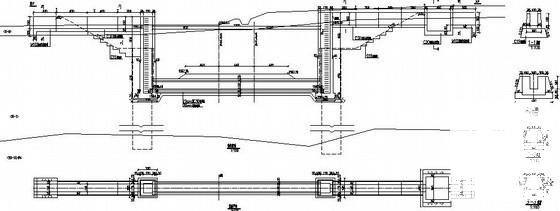

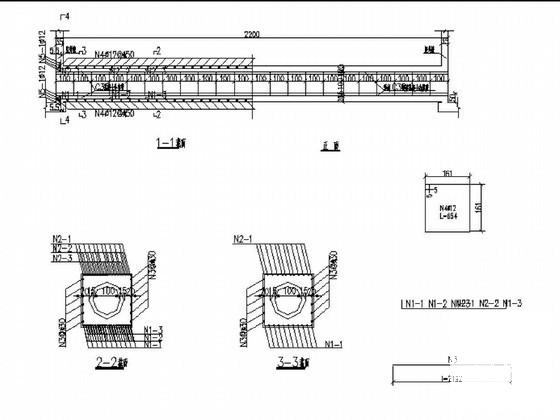

……共计3张，
