公路路基排水设计CAD图纸全套14张

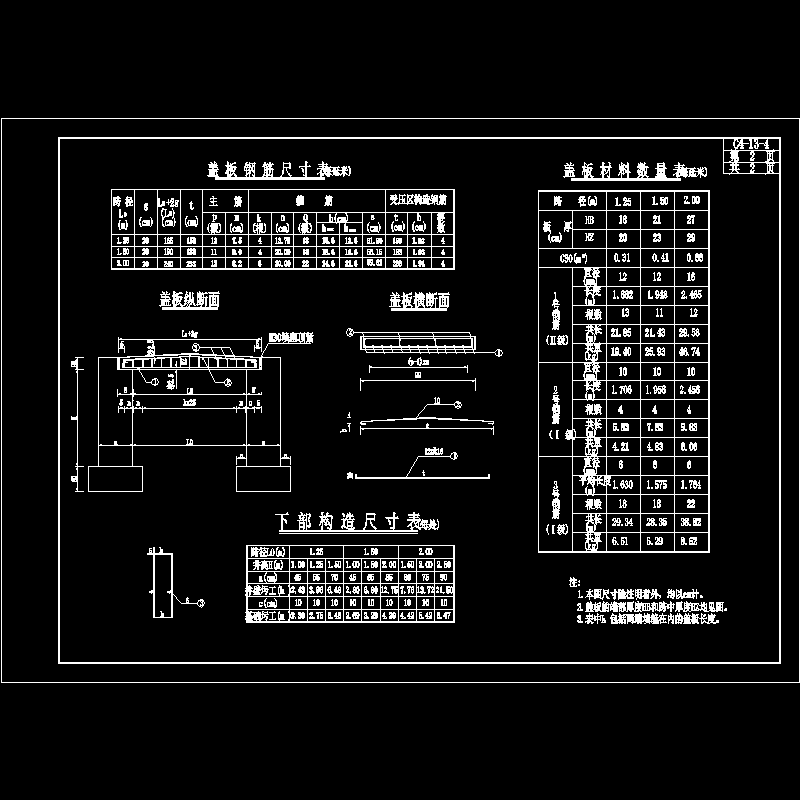

边沟采用M7.5砌片石矩形边沟,斜墙式边沟适用于超高路段(长切方)。 每隔10~15m设伸缩缝一道,缝内填塞沥青麻絮。 泄水孔间距为2m。   A型水沟预制块底部设置垫层,拼装构件缝宽1cm,用M7.5勾缝,且适当设置伸缩缝和沉降缝,缝宽2cm,用沥青麻絮填塞。   急流槽连接截水沟和边沟,设计流量<0.5m/s,槽身下土体f>0.3。当设计流量>0.5m /s时,急流槽应作具体设计。急流槽的砌体采用M7.5砌片石,槽墙顶及侧壁采用M10抹面,急流槽每(6~8m)斜长设一处伸缩缝,伸缩缝用沥青麻絮填塞。暗沟出水口流水壁底面至护坡道高度h最小应有20cm,出口附近护坡道需抹水泥。平台沟沟身采用M7.5浆砌片石砌筑,沟身每隔10~15m设置一道沉降缝,缝宽2cm,以沥青麻絮填塞。集水井接横向排水管。含中央分隔带超高段流水槽构造及钢筋砼盖板一般设计图、中央分隔带超高段排水急流槽一般设计图。   ……共14张,设计于2010年

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

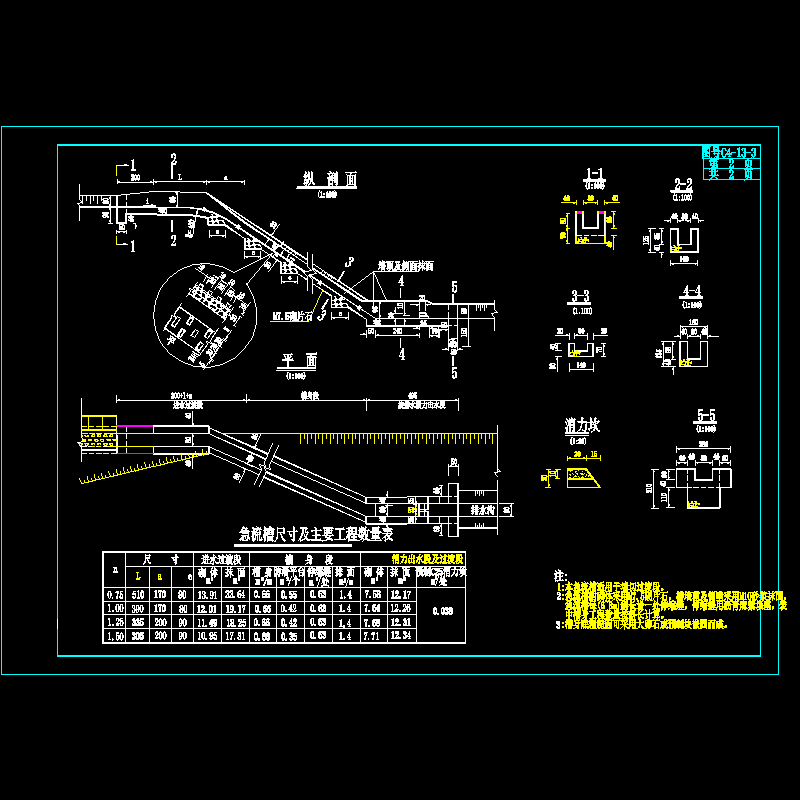

  • c4-13-3急流槽b.dwg
    c4-13-3急流槽b.dwg

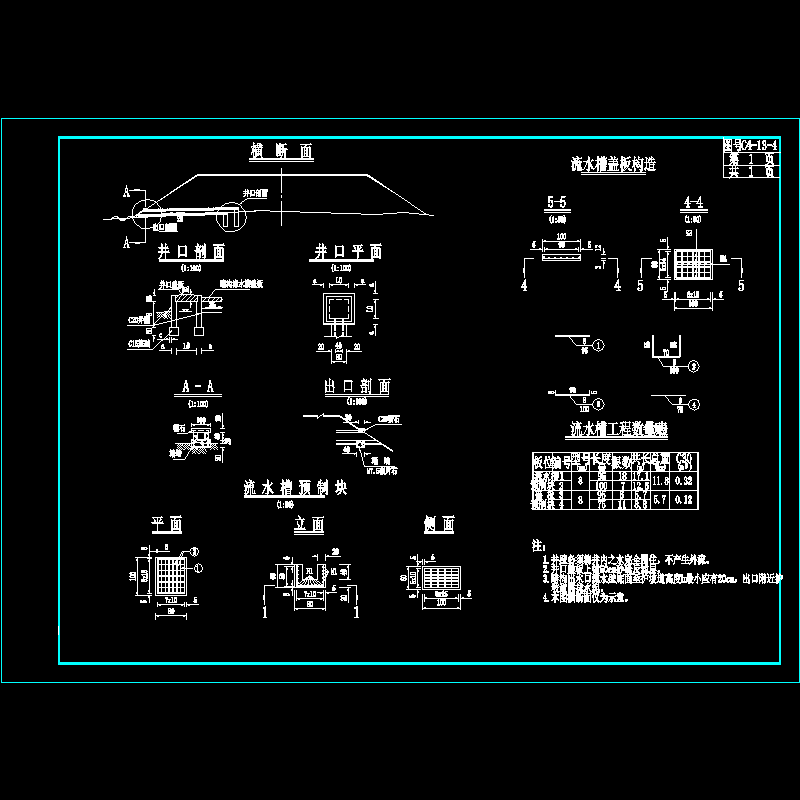

  • c4-13-4暗沟1.dwg
    c4-13-4暗沟1.dwg
  • c4-13-4暗沟2.dwg
    c4-13-4暗沟2.dwg
  • c4-13-9中央超高排水b.dwg
    c4-13-9中央超高排水b.dwg
  • c4-13-9中央超高排水c.dwg
    c4-13-9中央超高排水c.dwg
  • c4-13-9中央超高排水d.dwg
    c4-13-9中央超高排水d.dwg
以上是部分截图,请下载附件后查看完整高清内容
