公路各种型式限高门架设计CAD图纸104张

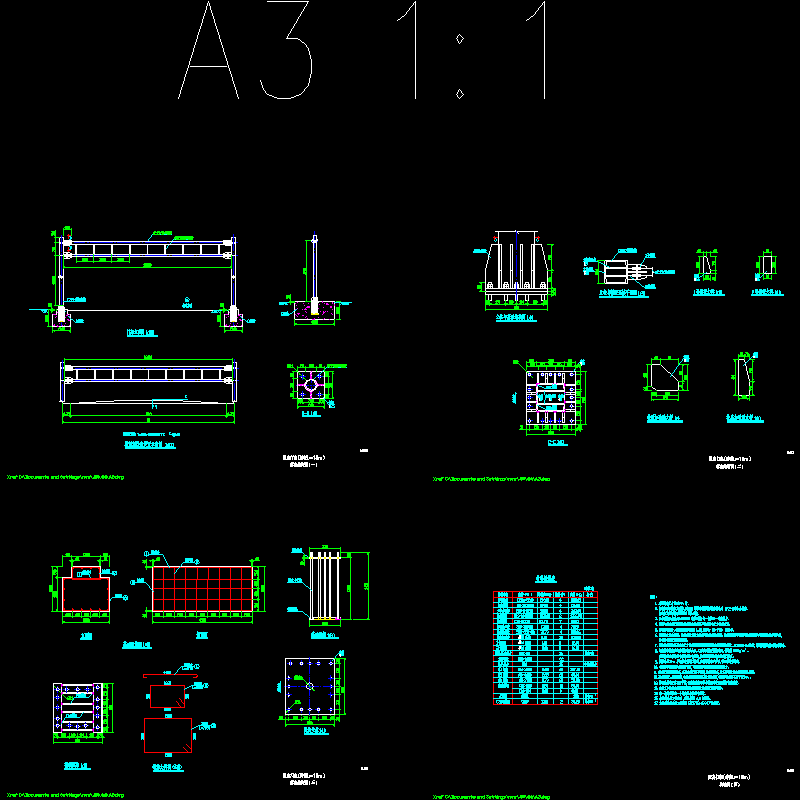

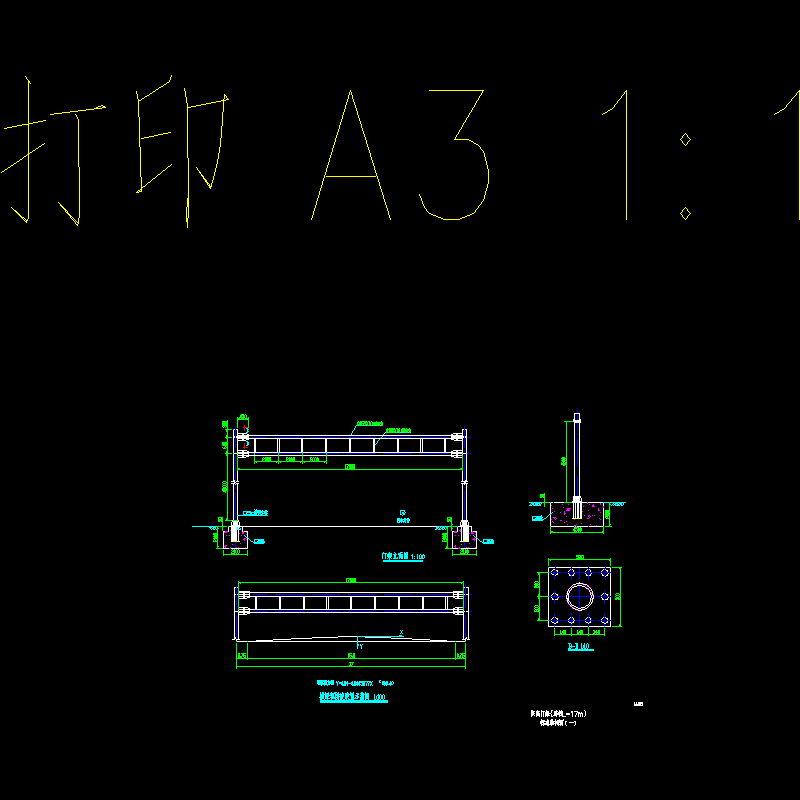

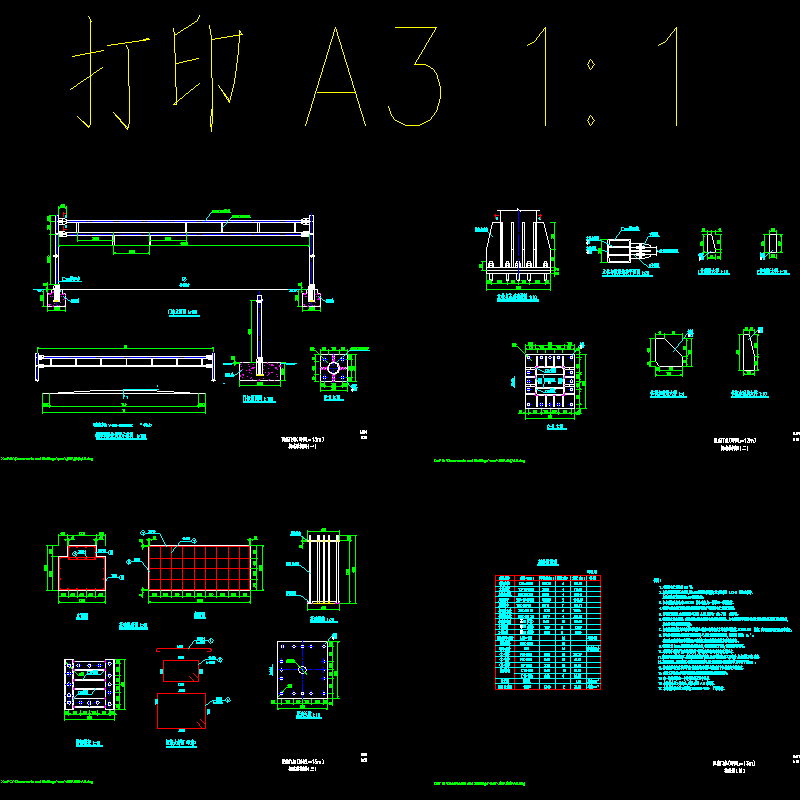

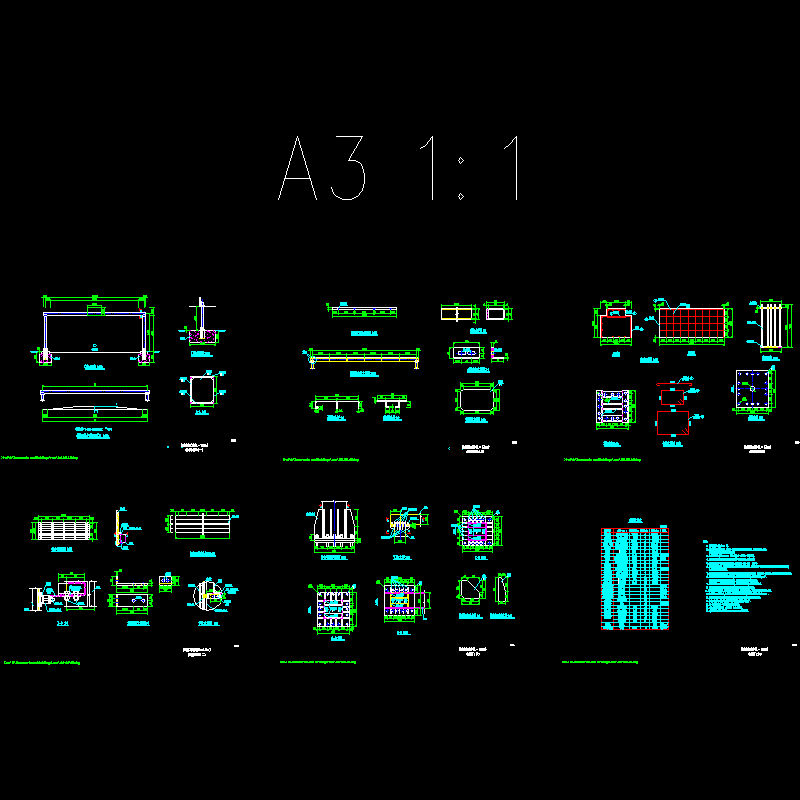

限高门架构造图，含限高门架、整体梁式门架、中间尘兰式门架、大型龙门架、两边悬臂式门式、两边柱头加大式门设计架。节点清晰，推荐学习参考。 　　…… 　　图纸如下： 　　限高门架（跨径L=13m）构造图4张 　　限高门架（跨径L=17m）构造图 　　限高门架（跨径L=18m）构造图4张 　　整梁式（跨径L=13m）限高门架构造图6张 　　整梁式（跨径L=18m）限高门架构造图6张 　　整梁式（跨径L=16m）门架构造图6张 　　整梁式（跨径L=18m）门架构造图6张 　　中间法兰式（跨径L=22m）门架构造图7张 　　中间法兰式（跨径L=26m）门架构造图A 7张 　　中间法兰式（跨径L=26m）门架构造图B 8张 　　中间法兰式（跨径L=32m）门架构造图6张 　　大型龙门架（跨径L=9m）结构图7张 　　大型龙门架（跨径L=14m）结构图7张 　　大型龙门架（跨径L=18m）结构图7张 　　大型龙门架（跨径L=22m）结构图7张 　　两边悬臂式（跨径L=3 9 3m）门架结构图6张 　　两边悬臂式（跨径L=7 20 7m）门架结构图7张 　　两边柱头加大式（跨径L=14m）门架结构图6张 　　…… 　　共计104张，设计于2015年
