整体式路基34.5m宽20m简支T梁通用设计图纸（60余张）

附件详情

技术标准：
公路等级：高速公路、一级公路
路基宽度：34.5m（分离式路基）
汽车荷载等级：公路一级
行车道数：双向六车道

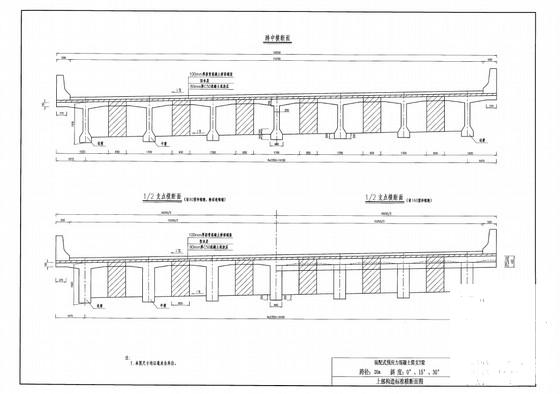

桥面宽度：2x16.25m
跨径：20m
斜度：0、15、30
单幅桥梁片数：7
梁间距：2.35m
......
设计要点：
1.本通用图的结构体系为简支桥面连续结构，按全预应力构件设计。
2.设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，用空间结构计算软件校核。
......
适用范围：
处于平曲线段上的桥梁，可通过改变预制梁长来适用。本册图纸适用于预制梁长变化范围在±500mm内，梁长变化段应设置在靠梁端的第一个中横隔梁于腹板变宽点之间，但预制梁内预应力钢束变化段应设置在跨中直线段内。
......

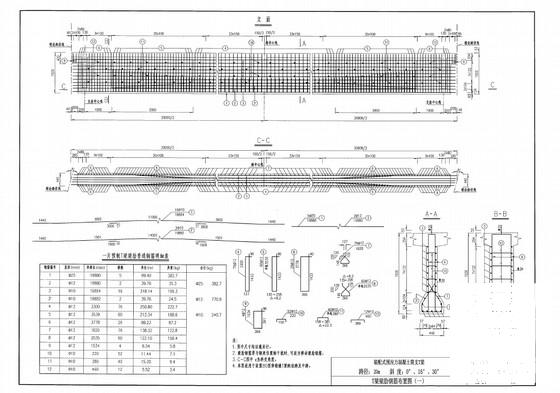

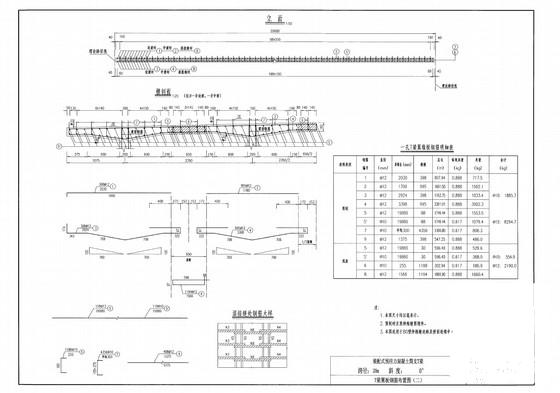

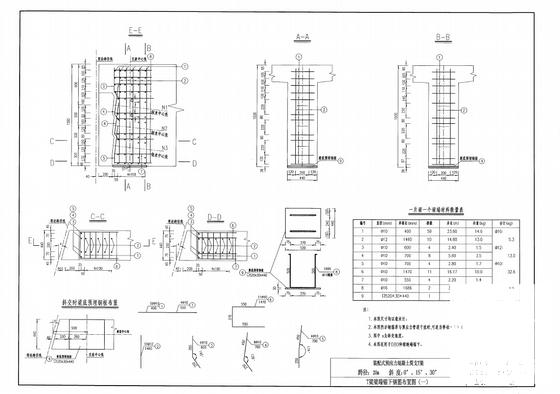

，共包含pdf设计图纸60页。
