9层和3层框架结构酒店结构施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目为北京某酒店,1#为地上三层酒店,2#为地上九层酒店,本建筑建筑设计结构形式为框架结构,基础采用独立基础和条形基础,7度设防。
该资料包含:结构设计总说明、基础平面布置图、基础详图、墙柱平面布置图、板配筋图、梁配筋图、 平面布置图 、等共42张图纸。

1#楼 基础顶~17.100 柱、墙平面布置图

1#楼2层平面布置图

1#楼2层梁配筋图

2#楼3~5层平面布置图

2#楼3~5层板配筋图

2#楼3、4层梁配筋图

2#楼突出屋面部分梁配筋图

J01、02#楼楼梯二详图

1#楼2层板配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

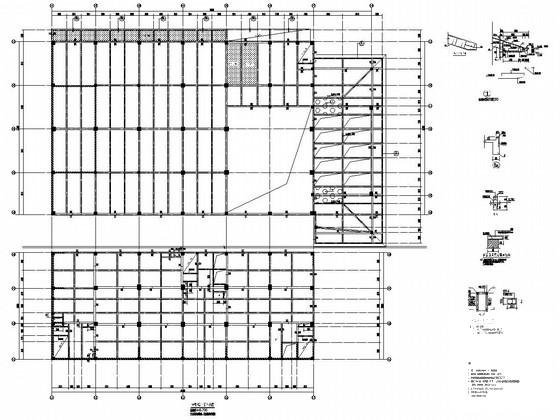

  • 框架结构酒店 - 1
    框架结构酒店 - 1

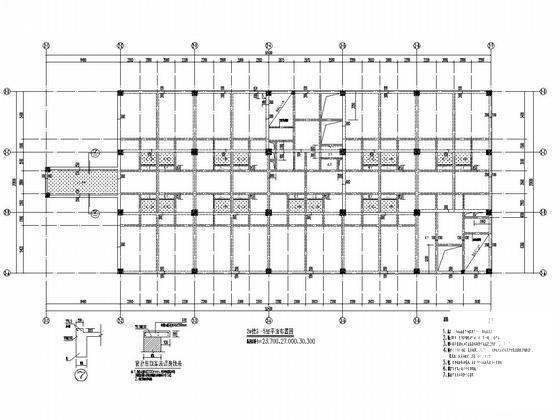

  • 框架结构酒店 - 2
    框架结构酒店 - 2

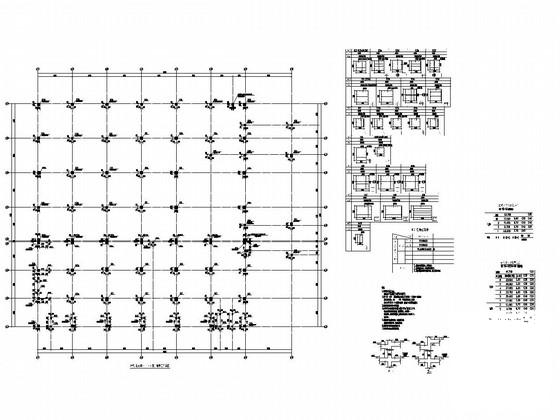

  • 框架结构酒店 - 3
    框架结构酒店 - 3

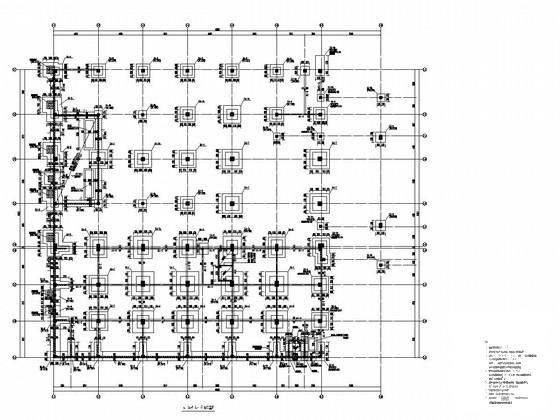

  • 框架结构酒店 - 4
    框架结构酒店 - 4

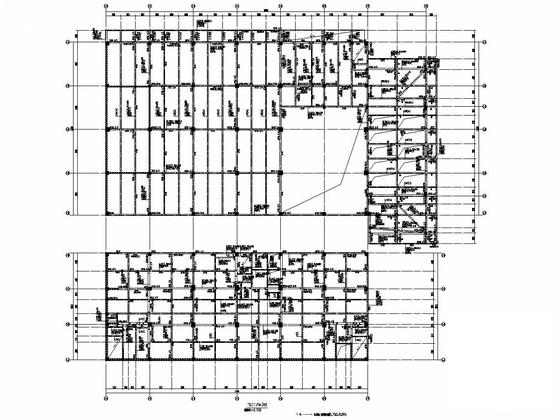

  • 框架结构酒店 - 5
    框架结构酒店 - 5
  • 框架结构酒店 - 6
    框架结构酒店 - 6
  • 框架结构酒店 - 7
    框架结构酒店 - 7
以上是部分截图,请下载附件后查看完整高清内容
