4层框架小别墅结构设计施工图纸(桩基础)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:三级
  • 抗震设防烈度:8度抗震
  • 参考图纸:20张
  • 设计年代:近代

附件详情

此图为某私人住宅型小型别墅,包括全套结构图纸
该资料包含: 结构设计说明 ,屋面温度钢筋构造做法,基础 平面布置图 , 人工挖孔灌注桩大样,人工挖孔灌注桩基设计说明,地梁配筋图,柱配筋图,梁配筋图,屋面斜梁配筋图,结构配筋图,楼梯构造详图等
共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

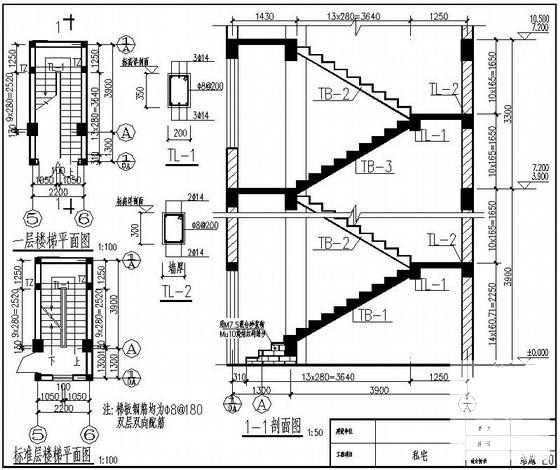

  • 别墅结构设计图纸 - 1
    别墅结构设计图纸 - 1

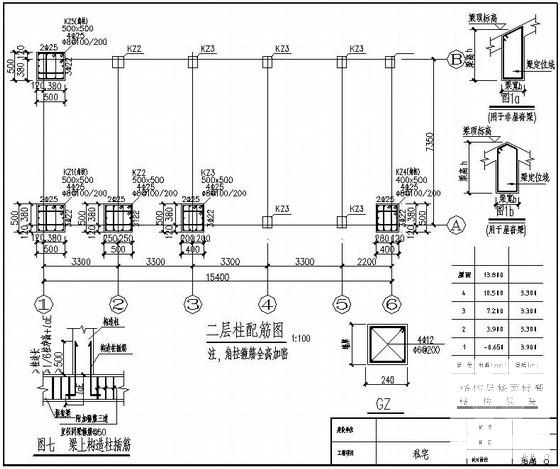

  • 别墅结构设计图纸 - 2
    别墅结构设计图纸 - 2

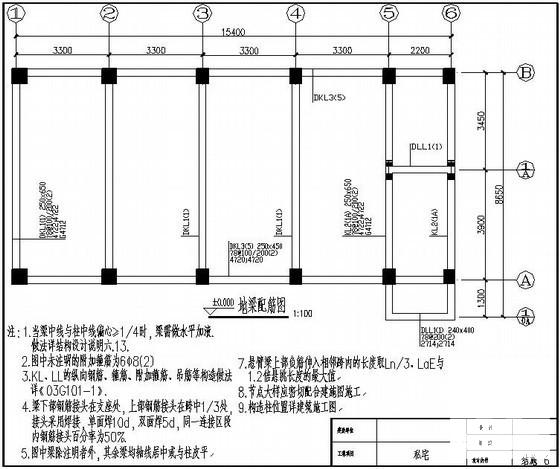

  • 别墅结构设计图纸 - 3
    别墅结构设计图纸 - 3

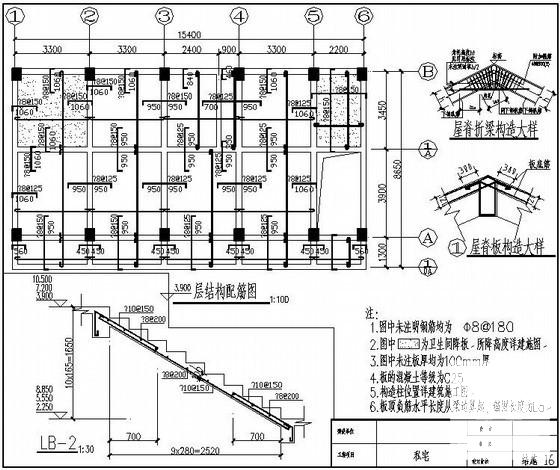

  • 别墅结构设计图纸 - 4
    别墅结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
