住宅楼超高落地脚手架施工方案（85.1米）

附件详情

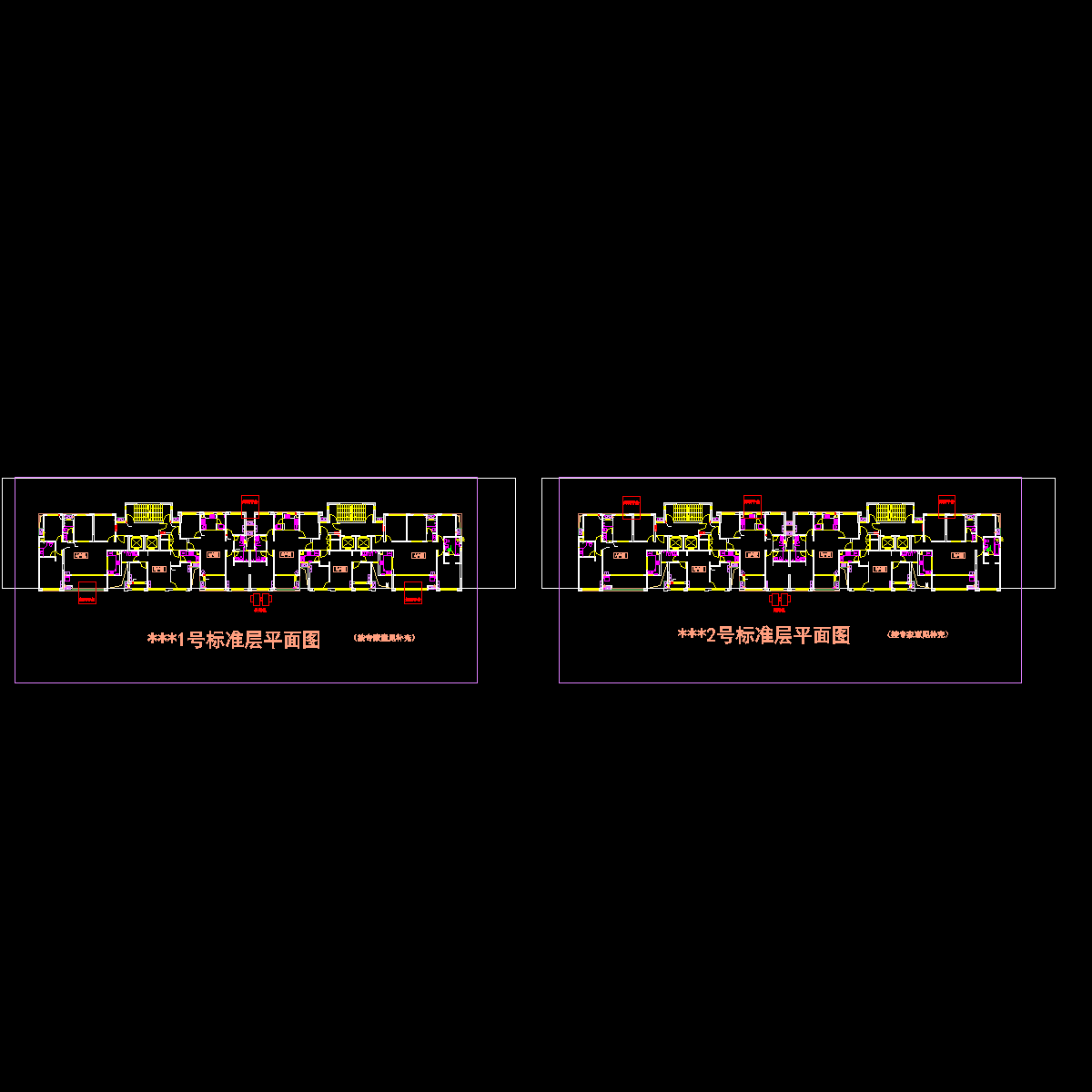

1、2号楼为一区当中两栋住宅楼，塔楼结构完全一致，共用一套图纸，主体结构均为26层，层高除一层为5.95米，2至26层均为2.9米，屋面高度为78.35米，建筑外围高度为84.00米。
根据JGJ130—近代 建筑施工 扣件式钢管脚手架安全技术规范，“5.3.8条，当高度超过50m的脚手架，可采用双钢管立杆、分段悬挑或分段卸荷等有效措施，必须另行专门设计。”该项目搭设高度超50米的落地外脚手架。
……
1、该项目拟采用落地式脚手架。

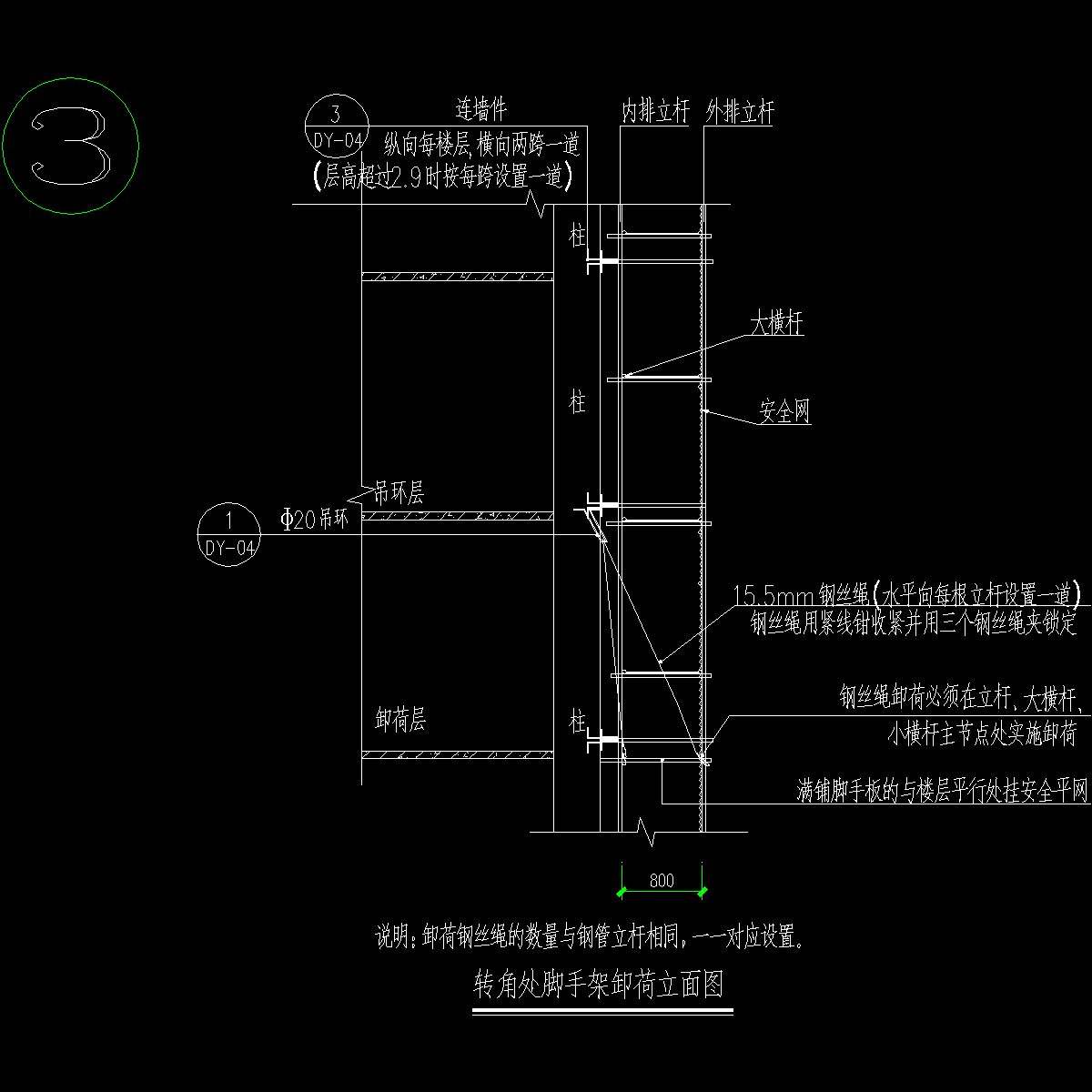

2、卸荷采用6×19+1钢丝绳，卸荷为一杆一吊。
3、卸荷吊环采用20mm圆钢制成。
4、该项目吊使用密目式安全网防护，不设置安全挡板。
5、由于工程架体较高，该项目不设置上人斜道，施工人员上落采用主体楼梯和施工电梯。
6、本方案针对塔楼部分的外脚手架进行编制，裙楼部分另行编制专项脚手架方案。
7、主体电梯井内按每五层做一道工字钢简支梁来搭设外脚手架，由于高度小于20米，不属专家论证范围，所以另行编制而不包含在本方案内。
8、外脚手架的计算以塔楼85.1米高的落地脚手架为计算对象。
……
落地式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-近代）。
以高85.1米的外脚手架为计算对象。
计算的脚手架为双排脚手架，搭设高度为85.1米。
搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，立杆的步距1.80米。
采用的钢管类型为 48×3.5，连墙件普通楼层按每楼层2跨计算，竖向间距为2.90米，水平间距3.00米。当楼层高大于2.9m时，按每楼层1跨计算，竖向间距5.9米，水平间距1.50米，并在楼层中部与主体抱柱连接。
……
50余页，编制于
