6层医院净化工程暖通设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计内容:空调,通风
  • 空调系统:空气-水系统
  • 送风方式:散流器送风

附件详情

  • 风管平面图
  • 送风平面图
  • 风口布置平面图
  • 空调水管平面图
  • 空调系统图

附件详情

该项目包括17间手术室(其中百级手术室2间,千级手术室3间,万级手术室5间,三十万级负压手术室1间,微创手术室6间)及相应辅房;ICU及相关辅房;供应中心。其中手术部位于四层,ICU位于六层,供应中心位于三层。

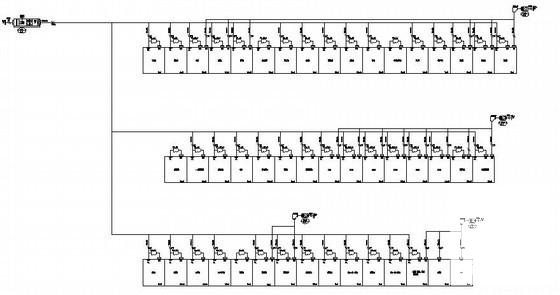

空调系统图

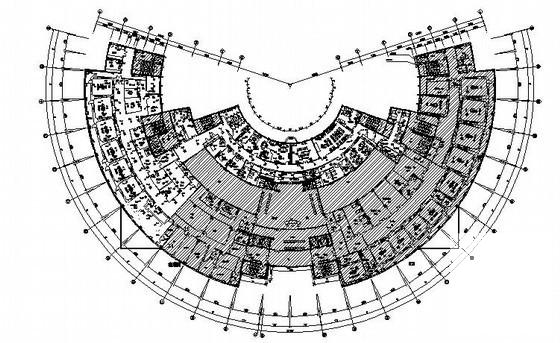

四层手术中心送风平面图

设计施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 暖通设计施工图纸 - 1
    暖通设计施工图纸 - 1
  • 暖通设计施工图纸 - 2
    暖通设计施工图纸 - 2
  • 暖通设计施工图纸 - 3
    暖通设计施工图纸 - 3
  • 暖通设计施工图纸 - 4
    暖通设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
