医院洁净净化工程施工大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,其它
  • 空调系统:全空气系统,空气-水系统
  • 洁净等级:百级,千级,万级,十万级
  • 水系统:四管制
  • 送风方式:侧面送风
  • 项目所在地:广东

附件详情

  • 资料目录
  • 空调设计、施工说明
  • 主要设备材料表
  • 空调风系统原理图

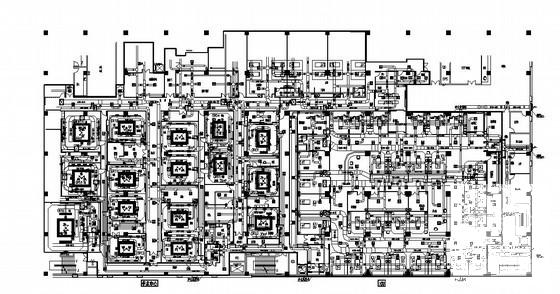

  • 医技楼一层DSA空调 平面布置图
  • 医技楼三层中心供应室空调水管平面图
  • 医技楼三层中心供应室空调风管平面图
  • 住院楼一层NICU空调平面布置图
  • 住院楼一层NICU夹层空调机房平面布置图
  • 住院楼三层配液中心空调风管平面图
  • 住院楼三层配液中心空调水管平面图
  • 净化空调安装详图

附件详情

项目概况:深圳宝荷医院医技楼洁净手术部、ICU净化系统工程 设计方案
空调机组/设备配置方式
排风系统设计
气流组织设计
冷热源系统设计
加湿系统设计
净化空调系统节能设计
洁净技术、防治污染方案设计
净化空调系统自动化控制设计


排风柜吊装大样图

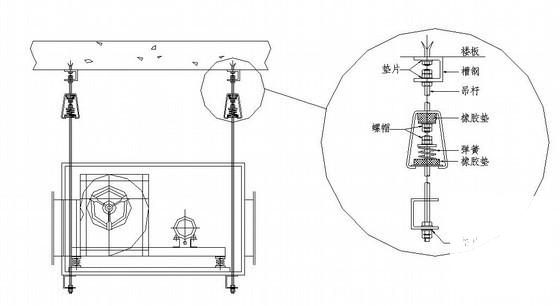

循环风机组结构与风管安装大样图

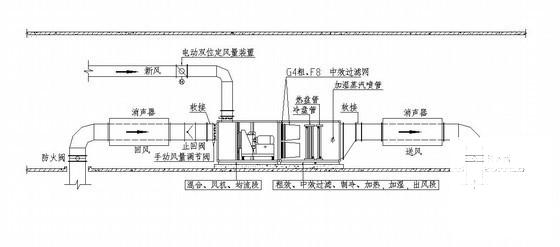

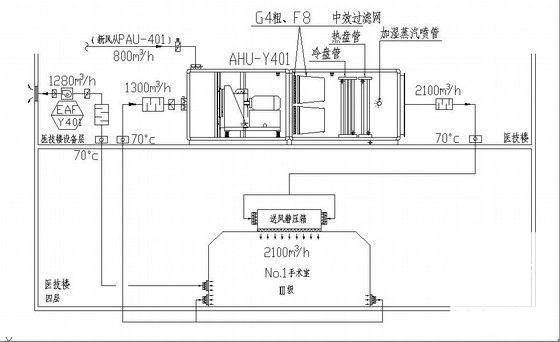

空调风系统原理图

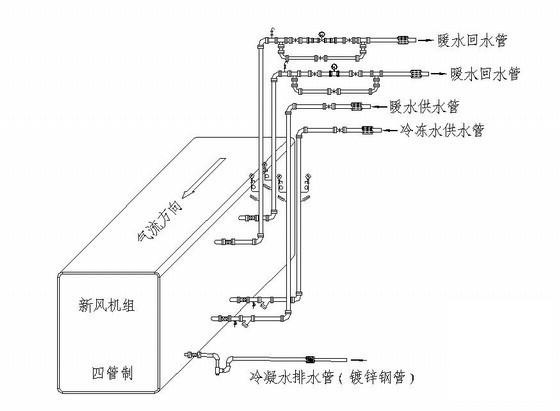

新风机组空调水管接管大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 医院净化工程施工 - 1
    医院净化工程施工 - 1
  • 医院净化工程施工 - 2
    医院净化工程施工 - 2
  • 医院净化工程施工 - 3
    医院净化工程施工 - 3
  • 医院净化工程施工 - 4
    医院净化工程施工 - 4
  • 医院净化工程施工 - 5
    医院净化工程施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
