9层框架结构无人机基地结构施工图纸

  • 建筑类别:其他
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:70张
  • 设计年代:近代
该附件为 9层(地下2层)钢筋混凝土框架结构无人机产业园 结构施工图 2018 ,项目概要:总建筑面积545996.51m2,地下建筑面积64129m2,本项目分B1-B2单体及其相应的地下室,包括厂房、研发办公楼、生产运营中心、招商展示中心等该项目设2层地下室(无人防),为停车场、设备用房。B1、B2因结构扭转问题,地上部分通过结构缝划分为两个结构单体,地下室为一个整体不分缝。
主要包括各层梁平法图、各层结构平面图、柱平法施工图、桩平面布置图、基础平面布置图、楼梯详图等。CAD格式,约70张图纸。另附文字说明。
B-1、B-2 1#、5#楼梯详图.jpg

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

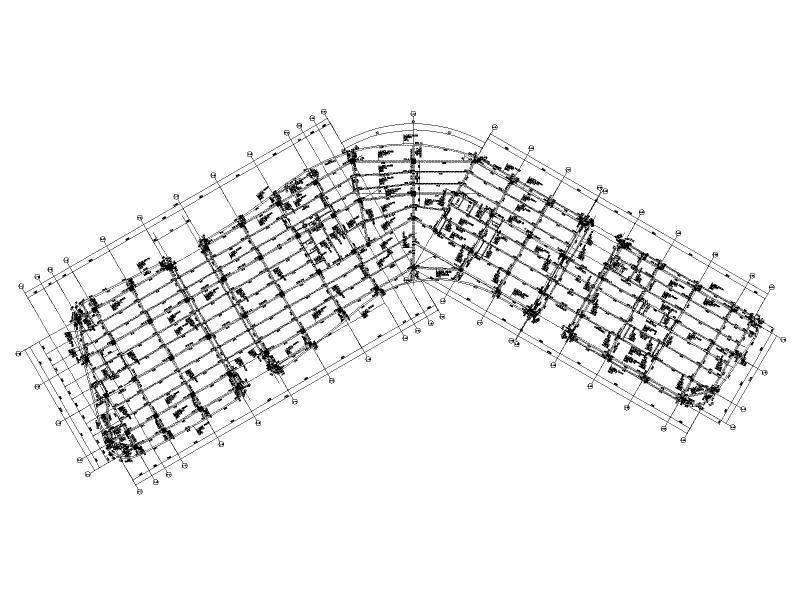

  • 框架结构施工图纸 - 1
    框架结构施工图纸 - 1

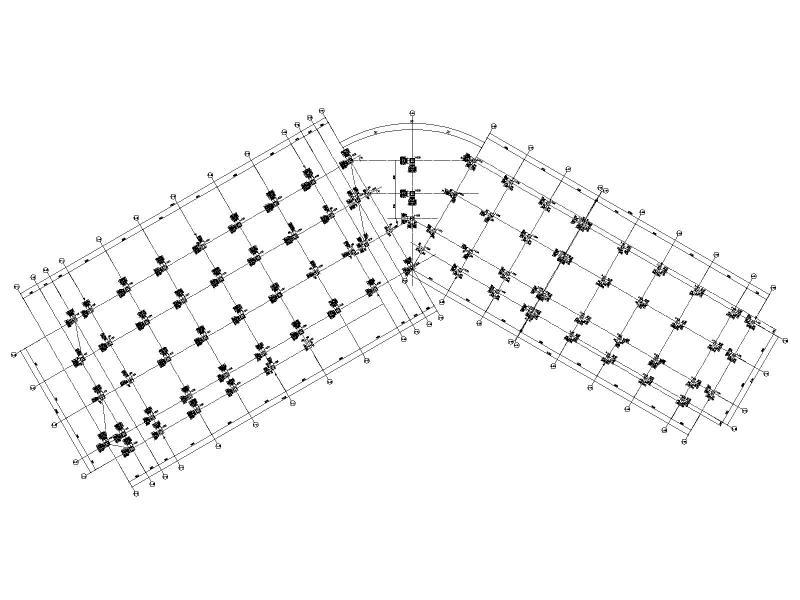

  • 框架结构施工图纸 - 2
    框架结构施工图纸 - 2

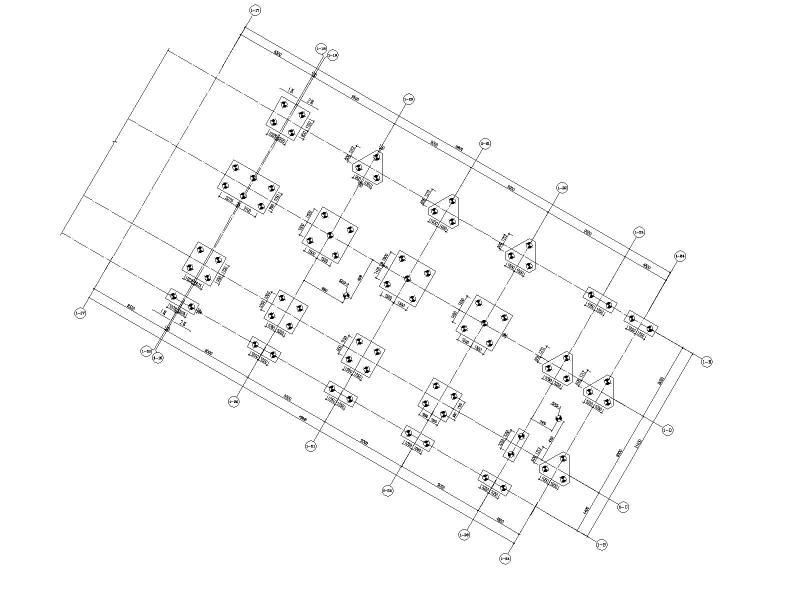

  • 框架结构施工图纸 - 3
    框架结构施工图纸 - 3

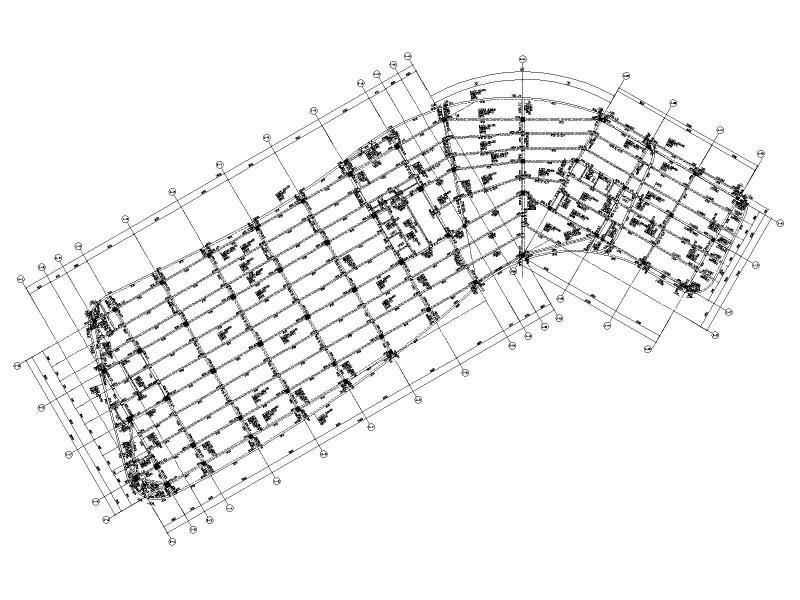

  • 框架结构施工图纸 - 4
    框架结构施工图纸 - 4
  • 框架结构施工图纸 - 5
    框架结构施工图纸 - 5
  • 框架结构施工图纸 - 6
    框架结构施工图纸 - 6
  • 框架结构施工图纸 - 7
    框架结构施工图纸 - 7
  • 框架结构施工图纸 - 8
    框架结构施工图纸 - 8
  • 框架结构施工图纸 - 9
    框架结构施工图纸 - 9
  • 框架结构施工图纸 - 10
    框架结构施工图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
