六孔30米预应力小箱梁市政桥cad施工图纸和桥台桩基检测管图

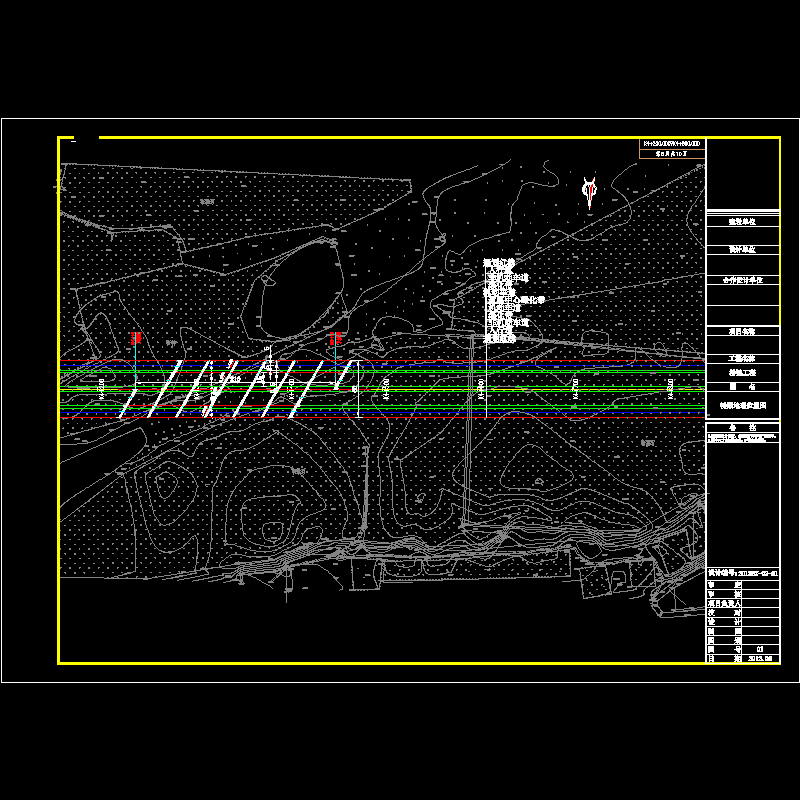

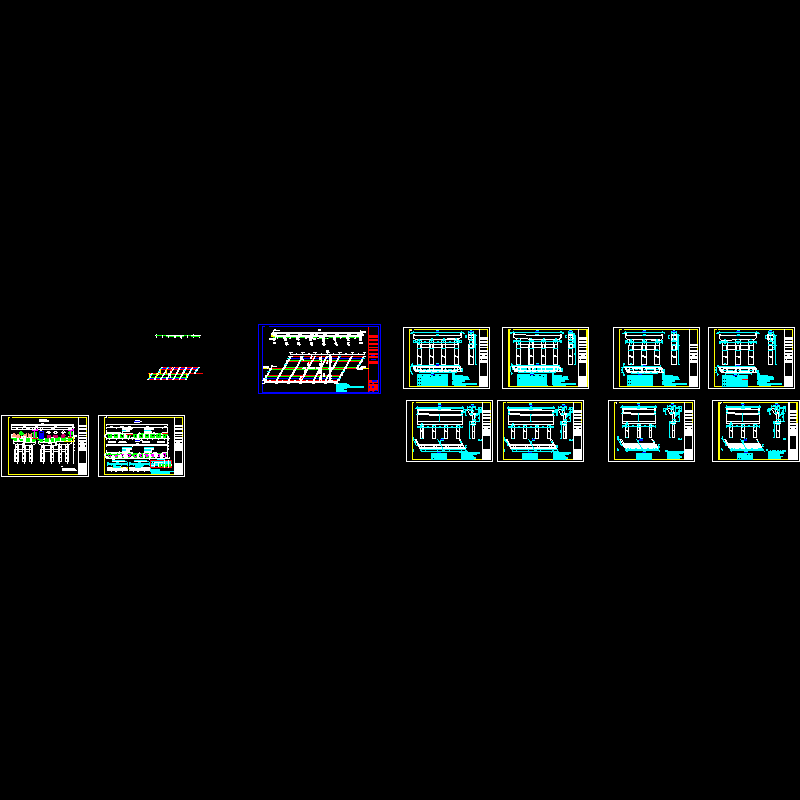

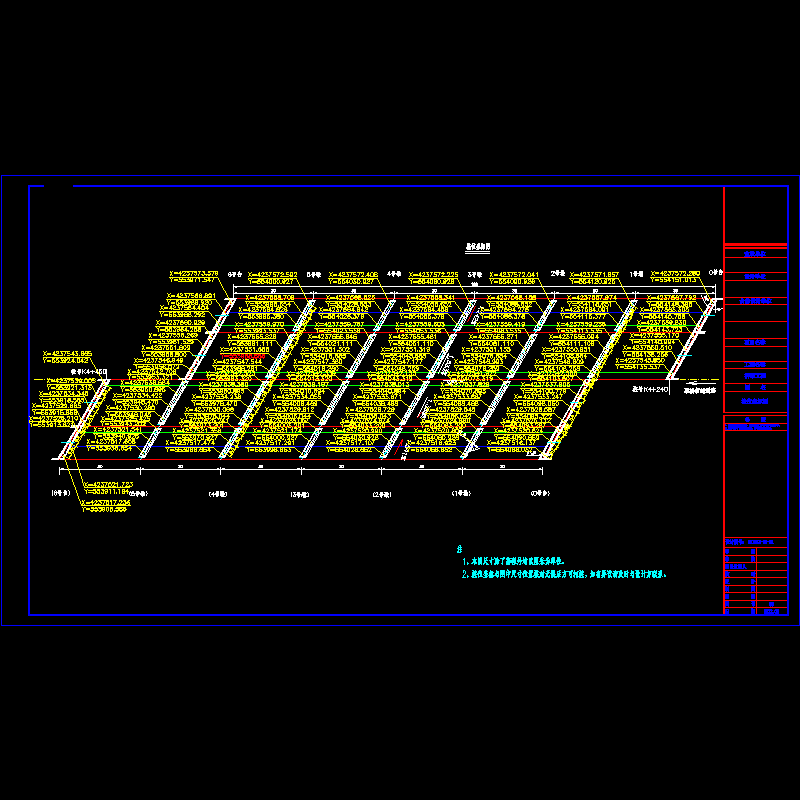

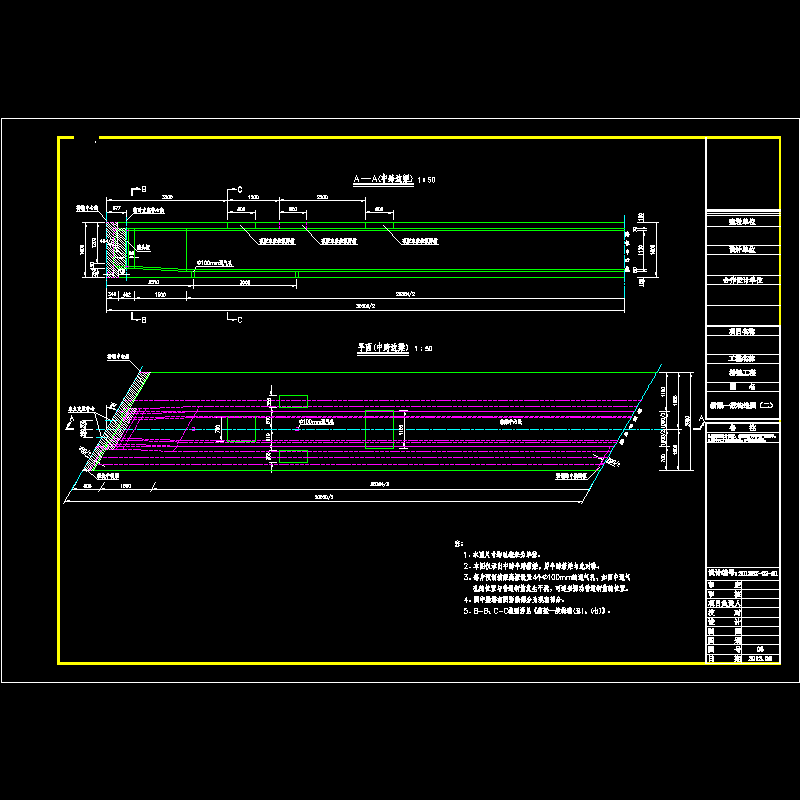

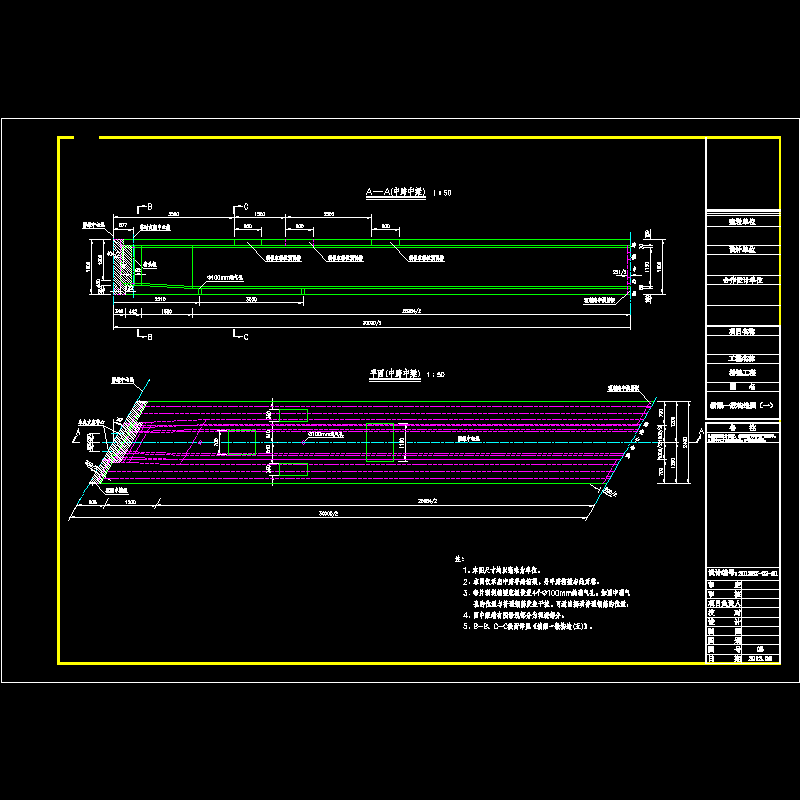

附件详情 【设计参数】 　　 桥梁全长：210米 桥梁宽度：60米 　　 上部结构：4幅6孔30米小箱梁 车辆荷载：公路-Ⅰ级 　　 人群荷载：3.8km/平米 设计基准期：100年 　　 下部结构：桩柱式桥墩 桥台形式：薄壁式桥台 　　 安全等级：二级 桥面横坡：2% 　　 箱梁高度：1.6米 中梁宽：2.4米 边梁宽：2.85米 　　 箱梁数量：中梁72片，边梁48片 　　【设计施工要点】 　　 桥梁横向坡度均为2%，一联4X30米装配式部分预应力混凝土箱形连续梁。标准段采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系…… 　　 结构设计采用不同的软件进行分析；荷载横向分配系数采用刚性横梁法、刚接板（梁）和梁格法三种计算方法进行对比分析…… 　　 施工时，应保证预应力孔道及钢筋位置准确，控制混凝土骨料最大粒径不得大于20mm。预制梁顶、底板及腹板较薄，施工单位应选用合适的集料粒径并做好配合比试验…… 　　 了防止预制板上拱过大，及预制板与桥面现浇层由于龄期差别而产生过大收缩差，存梁期不超过90d，若累计上拱值超过计算值10mm, 应采取控制措施。预制空心板在钢束张拉完成后…… 　　 箱梁混凝土达到设计强度等级的85%后，且混凝土龄期不小于7d，方可张拉。施工单位在条件具备时应适当增加龄期，提高混凝土弹性模量，减少反拱度。预制梁内正弯矩钢束及墩顶连续段处的负弯矩钢束均采用两端同时张拉…… 　　【资料内容】 　　 包含设计说明，设计变更回复，全套桥梁图纸，共计81张CAD图，2012年设计 上部结构横断面图 桥墩横断面图 箱梁一般构造 预制箱梁钢束构造 边幅桥端横梁钢筋构造 栏杆构造图 桥台桩基检测管图 箱梁普通钢筋构造 支座预埋件示意图 箱梁一般构造
