3层乙级体育馆弱电施工图纸
-
建筑类别：体育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：8249平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：山东
该附件为山东某乙级体育馆弱电施工图，该资料包括体育馆红线内的以下内容:
建筑设备监控系统；
火灾自动报警系统；
安全技术防范系统(含视频安防监控系统、出入口控制系统、入侵报警系统)；
中央集成管理系统；
综合布线系统；
信息网络系统；
有线电视系统；
数字会议系统；
LED大屏幕显示系统；
场地扩声系统；
信息发布系统；
升旗控制系统；
计时记分及现场成绩处理系统(预留条件)；
电视转播和现场评论系统(预留条件)；
系统防雷与接地。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

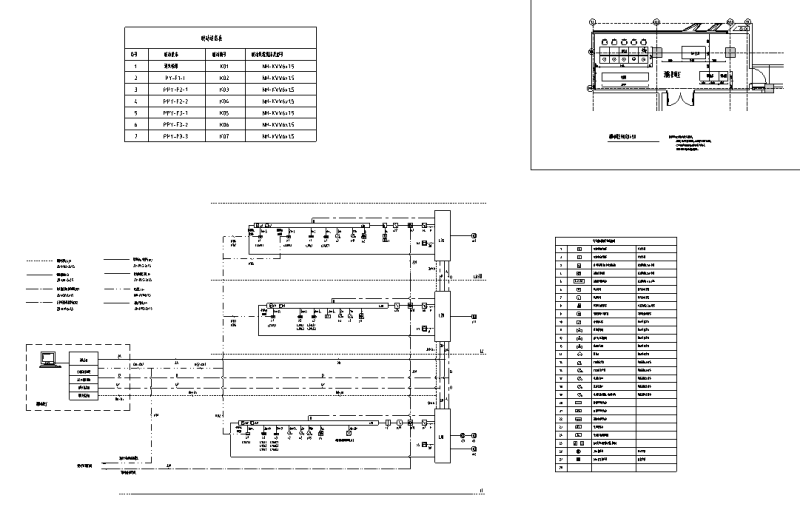

弱电施工图纸 - 1 -

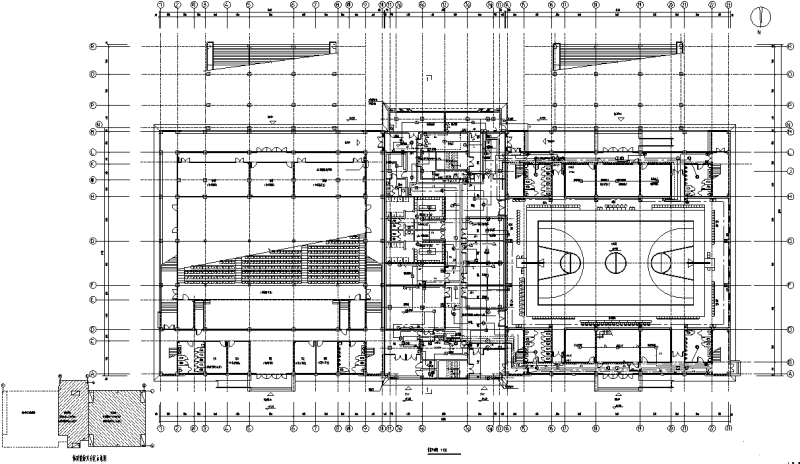

弱电施工图纸 - 2 -
