多单元组合框架住宅含架空层结构施工方案图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑地上层数：6层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
该资料为多单元组合框架住宅含架空层 结构施工图 。
图纸说明详细，结构图纸完整，各个节点大样清晰。
结构平面布置，建筑长度超过要求，采用分缝处理。

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

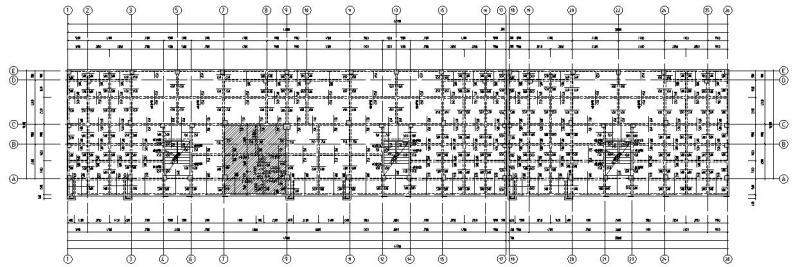

  • 单元住宅图纸 - 1
    单元住宅图纸 - 1

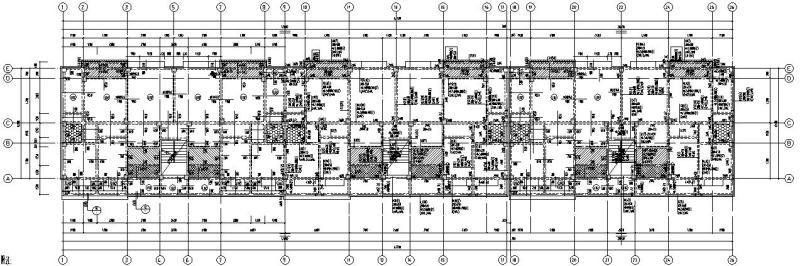

  • 单元住宅图纸 - 2
    单元住宅图纸 - 2

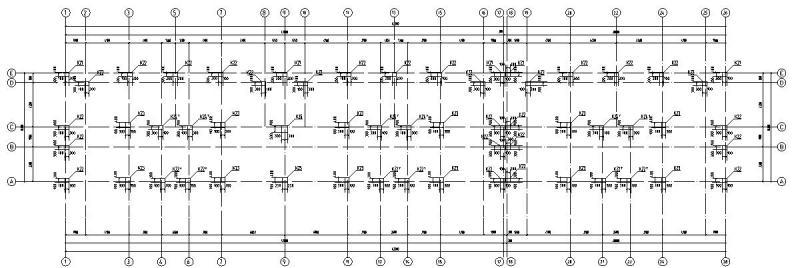

  • 单元住宅图纸 - 3
    单元住宅图纸 - 3

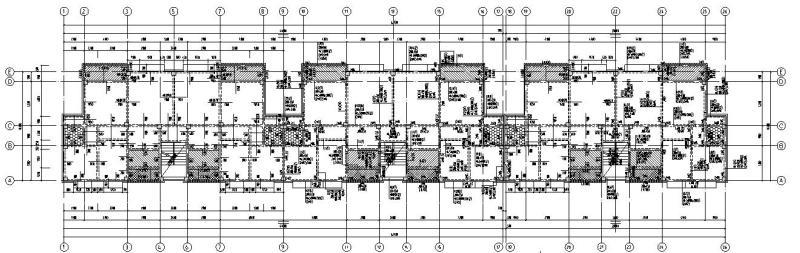

  • 单元住宅图纸 - 4
    单元住宅图纸 - 4

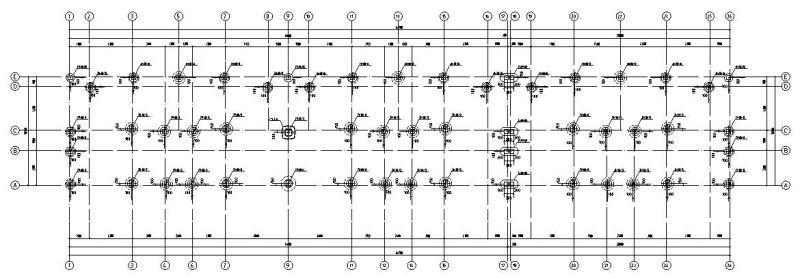

  • 单元住宅图纸 - 5
    单元住宅图纸 - 5
  • 单元住宅图纸 - 6
    单元住宅图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
