图书馆给排水设计CAD大样图.dwg

这份参考资料主要包括设计说明;给排水平面图;水箱层平面布置图及剖面图;给水、排水、消防、雨水、冷凝水系统图;厨房、卫生间大样图;水泵房详图 等    给水设计 :   1.水源 : 该资料给水水源取自校内给水总管,接入两根DN150干管至本建筑室外给水环管.   2.给水分区 : 室内按建筑物高度分区,半地下一至三层   3.水池与泵房: 该资料加压泵房设在本建筑半地下一层,消防水池与生活水池分开设置.生活水水池有效容积为7.4M消防水池总蓄水470M. 屋顶生活水池蓄水为5.4M .   排水设计 : 采用雨污分流制,粪便污水经化粪池处理后直接排入市政污水总管.   二层计算机主机房及六层珍本特藏库采用SDE无管网惰性气体自动灭火装置 ,由厂家负责安装调试 .

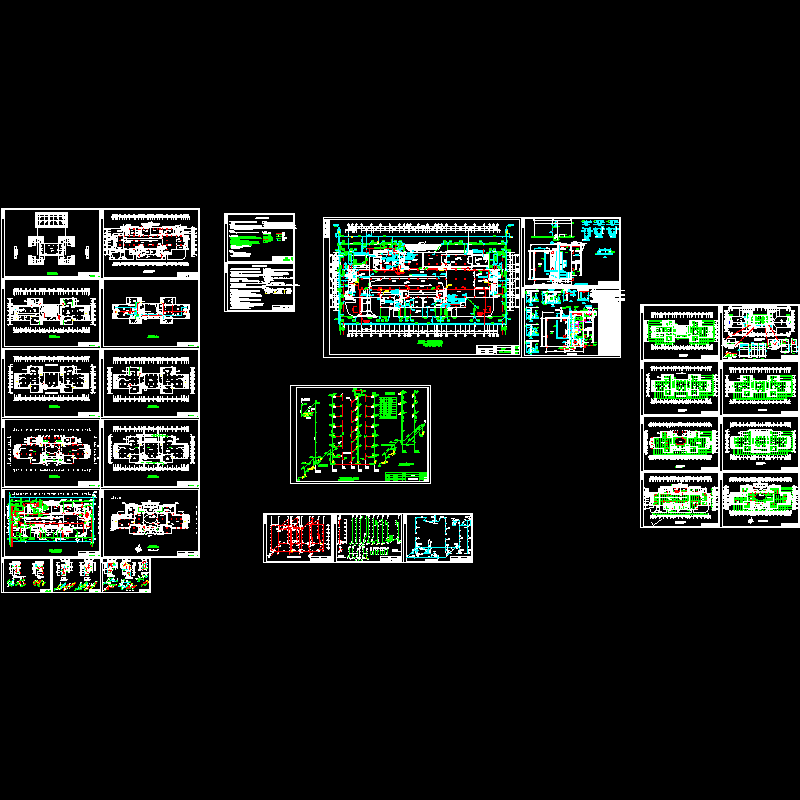

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
