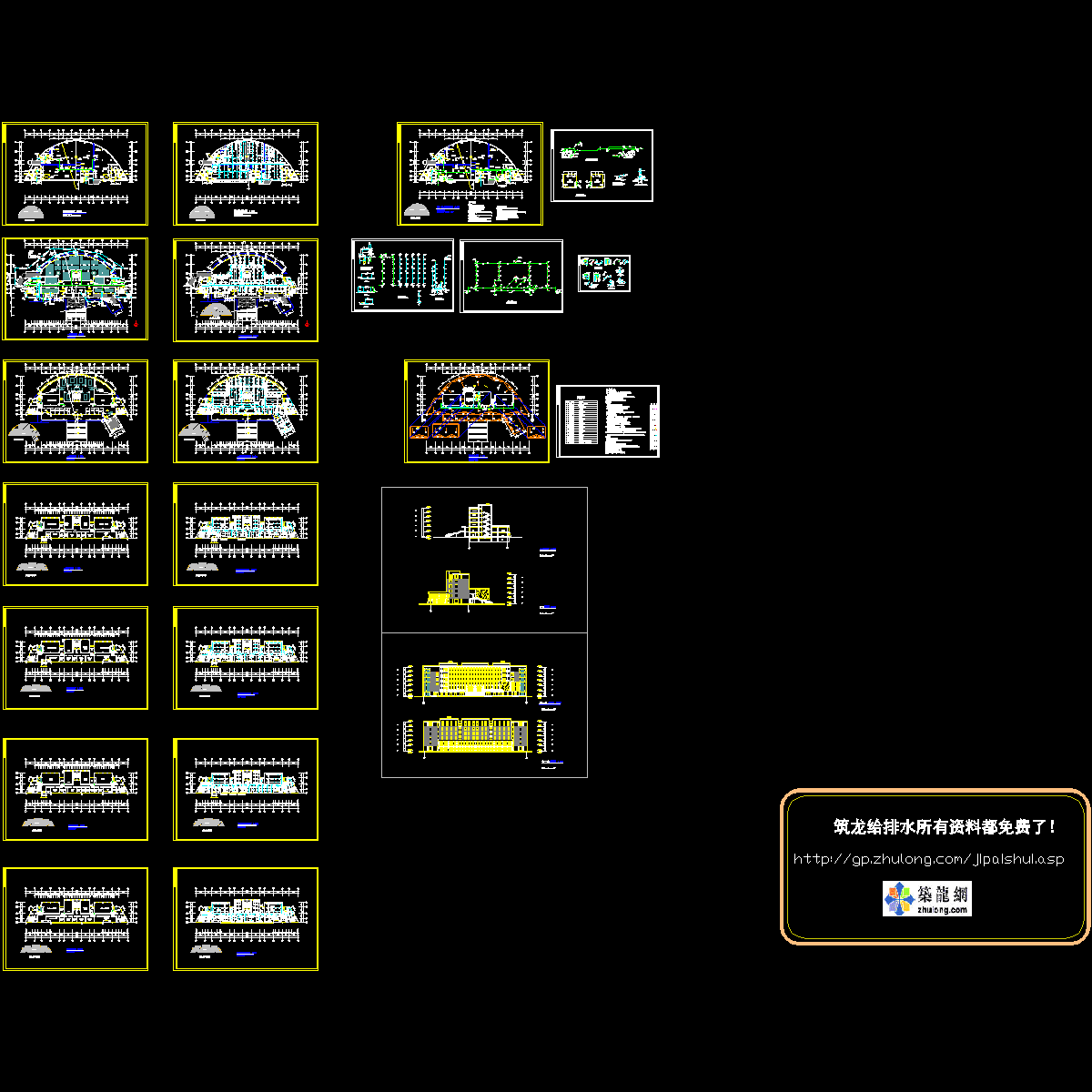

6层图书馆给排水图纸.dwg

附件详情 某6层图书馆给排水图纸 　　1.该项目普通消防水量为15L/s.自动喷淋系统用水量为21L/s. 　　消防水泵.喷淋泵及消防水池均设在学校体育馆地下层. 　　2.该资料所注标高以室内地坪±0.00为相对标高基准.室外地坪为-0.30米. 　　3.尺寸单位:标高.管长以米计,其余均以毫米计. 　　4.管道标高:排水管指管内底标高,其余均指管中心标高. 　　5.管材及接头: 　　 (1)生活给水管采用PP-R管,热熔联接. 　　 (2)消防给水管及自动喷淋给水管均采用热镀锌钢管,卡箍接头. 　　(3)室内排水管及雨水管采用硬聚氯乙烯螺旋管,粘接接头.室外排水管采用加筋PVC管,粘接接头.
