7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:41张
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 大样节点:卫生间
  • 项目所在地:江苏

附件详情

  • 排水消火栓平面图
  • 排水总平面图
  • 给水总平面图
  • 喷淋平面图
  • 卫生间详图
  • 水及雨水系统图
  • 排水系统图
  • 消火栓系统图
  • 自动喷水灭火系统图

附件详情

该资料为江苏某学院图书馆给排水施工图,为二类高层公共建筑。藏书量小于80万册,建筑高度31.95米。
设计内容:给水系统、 消防系统 (室内消火栓系统用水量为20l/s,室外消火栓系统用水量为20l/s)。
共41张图。

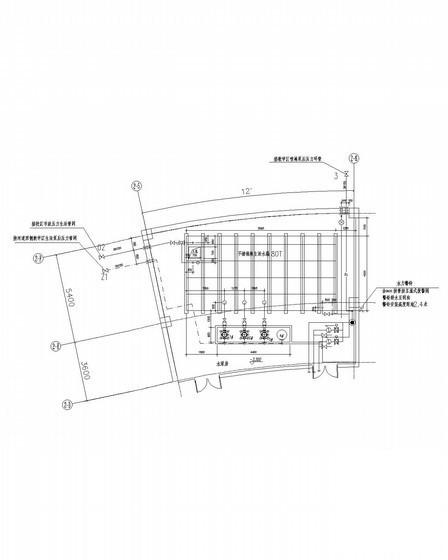

泵房 平面布置图

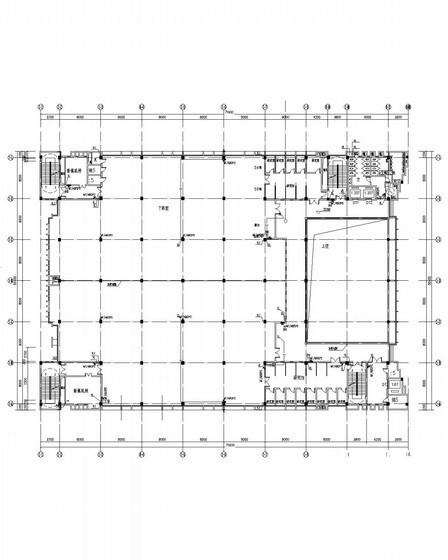

六层给排水消火栓平面

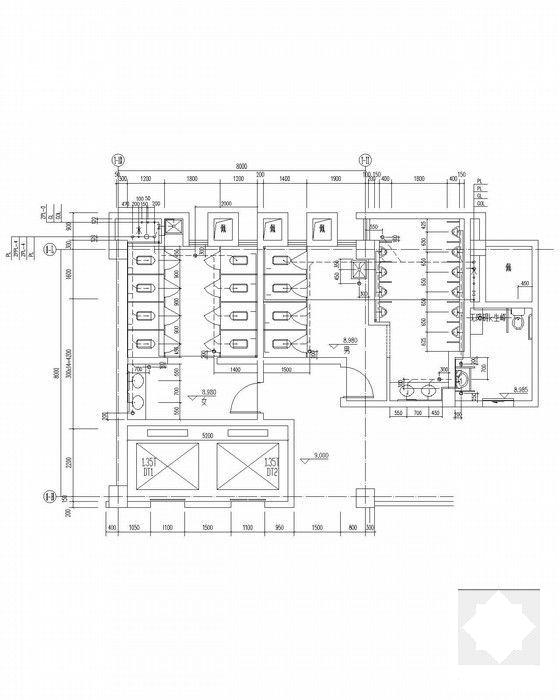

卫生间B1平面图

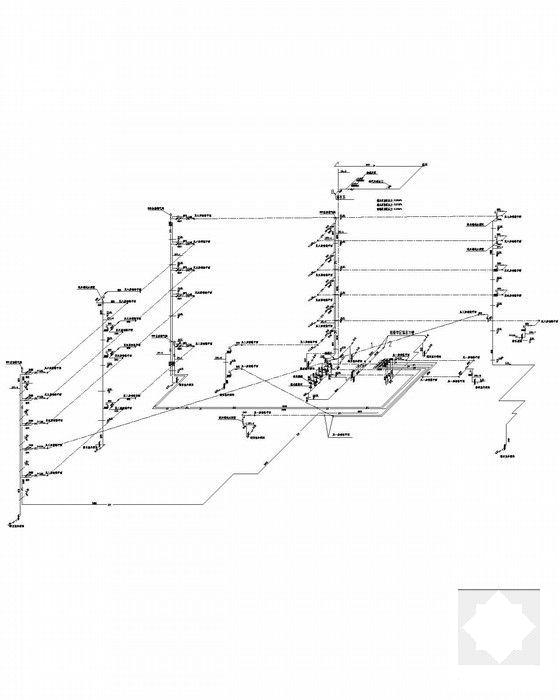

自动喷水灭火系统图

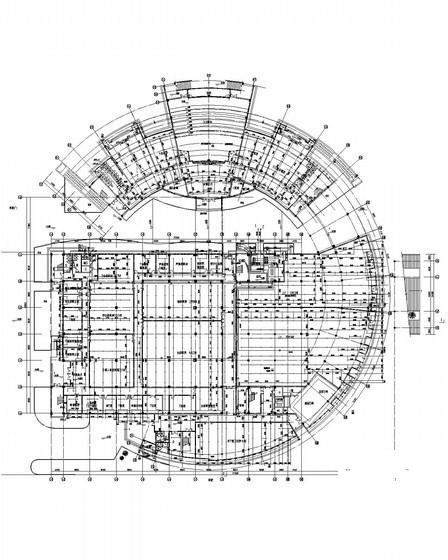

首层给排水消火栓平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
  • 7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统) - 5
    第 5 张图
  • 7层学院图书馆给排水CAD施工图纸(自动喷水灭火系统) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
