二类高层电信楼消防工程设计图纸.dwg

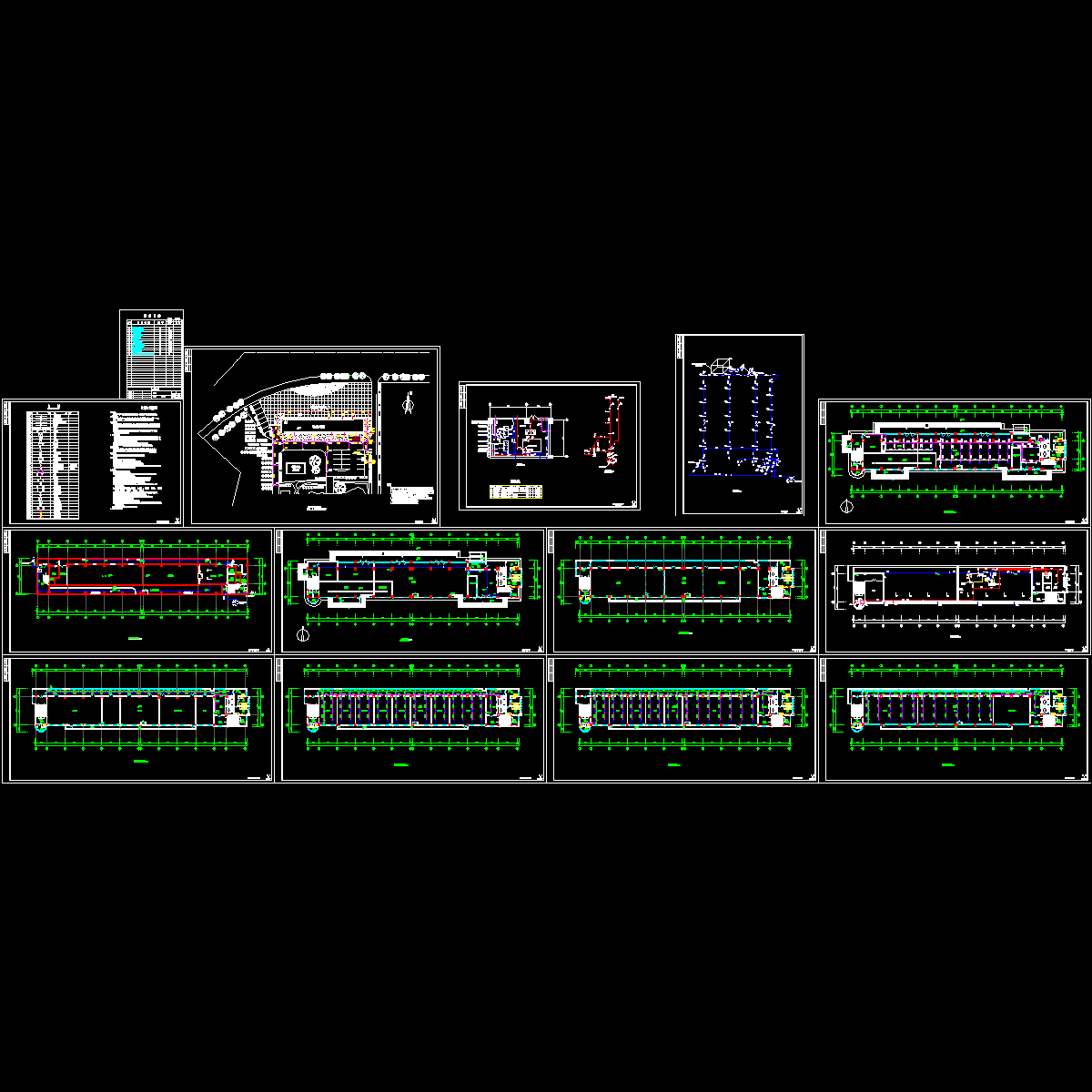

该项目为电信楼，生活、消防水池及泵房设于本建筑地下室。一层为营业厅，二至九层为生产及办公用房。 该项目属二类高层，室外消防用水量为20L／S，室内消防总用水量为40L／S，其中室内消火栓系统为20L／S,自动喷淋取20L／S(火灾等级为中危险级Ｉ级,喷水强度为6L／min.m).地下室消防水池有效容积为320立方米。 　　 图纸内容包括：1.图例及设计施工总说明 2.地下室消防给水平面图 3.一层消火栓平面图 4.二~九层消火栓平面图 5.屋面给排水平面图 6.一－九层自动喷水平面 图 7.泵房管线图 8.喷淋干管系统图 9.主要设备一览表
