商务办公区景观电气施工图纸（大样）

该附件为商务办公区景观 电气施工图 （含大样）。

概况：

本项目位于贵州省遵义市，规划占地面积约21.91万平方米，用地性质为公园绿地，配套有地下停车库及商业。本项目基地东西长2KM，由公共艺术区、商务办公区、运动生活区三个地块组成。

本子项为三标段商务办公区景观设计。

设计范围：

配电系统、电力监控系统、照明系统；

视频监控、背景音乐广播系统、无线WIFI覆盖系统、紧急报警系统。

部分图纸摘录：

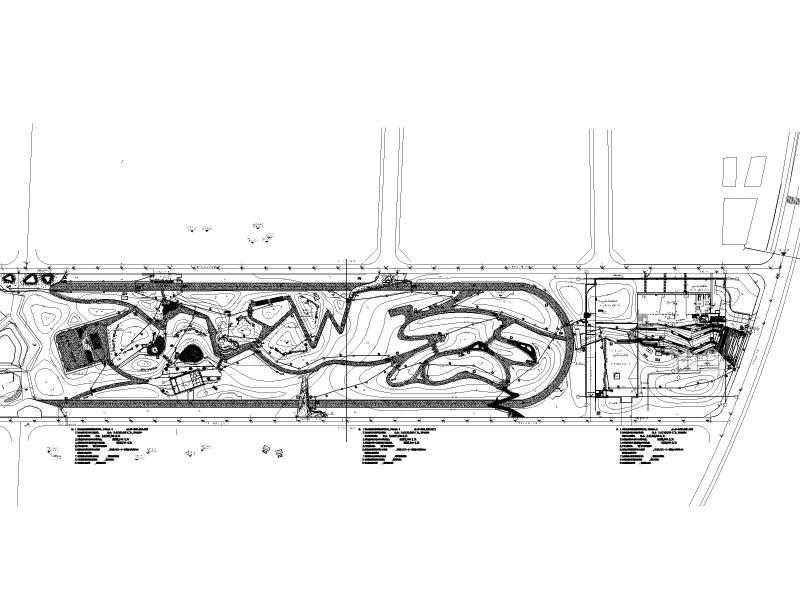

弱电平面图

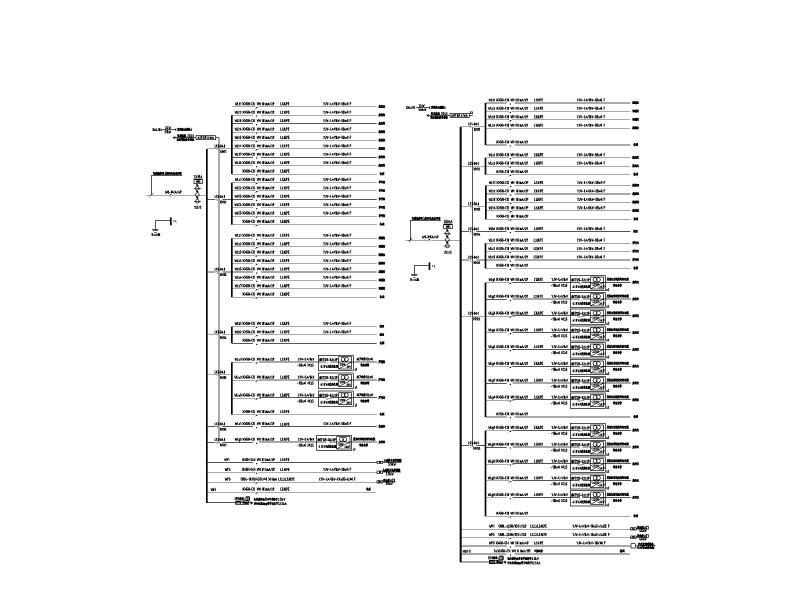

配电箱系统图

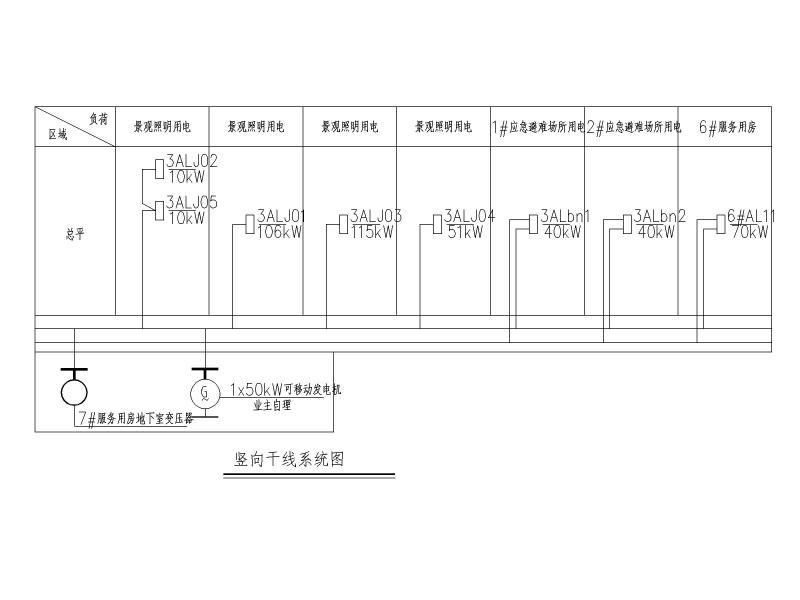

竖向干线系统图

紧急报警系统图

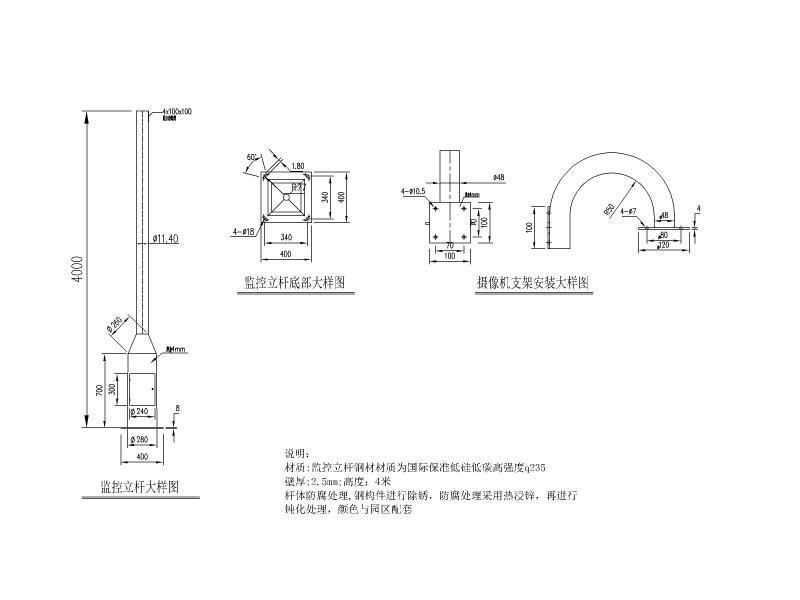

监控大样图

室外照明TT接地型式接线示意图

潜水泵控制原理图

灯具控制原理图
