3层框架结构幼儿园电气施工图纸(2020.6)

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:3577.25平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为重庆幼儿园 电气施工图

概况:
该项目为重庆市万州区残疾人康复中心扩建项目-幼儿园,建筑面积为3577.25平方米,地面以上3层,建筑高度11.7米。本建筑为多层民用建筑,建筑设计主体结构合理使用年限为50年,工程设计等级二级,耐火等级为二级,该项目为框架结构,抗震设防烈度为六度。

设计范围:
照明(应急照明)系统;动力配电系统;防雷接地系统;
消防报警及联动控制系统;消防电源监控系统;电气火灾监控系统。

部分图纸摘录:

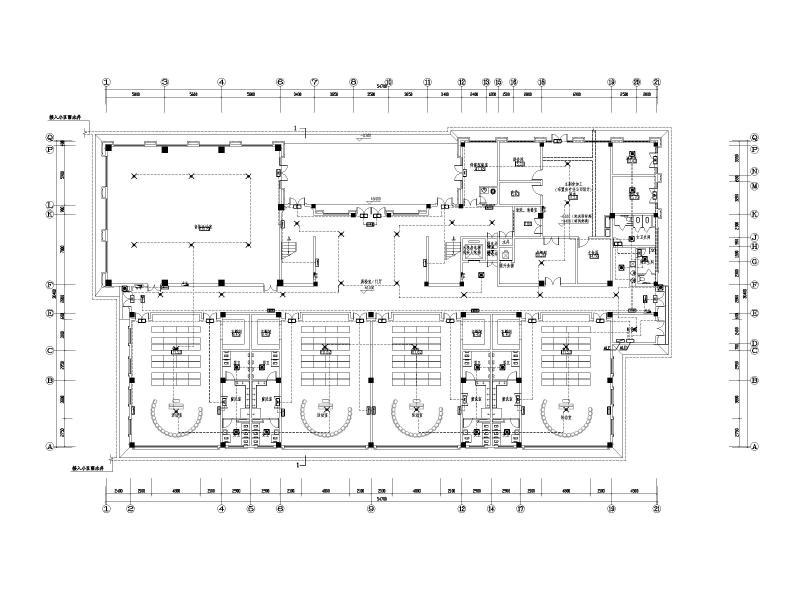

应急照明平面图

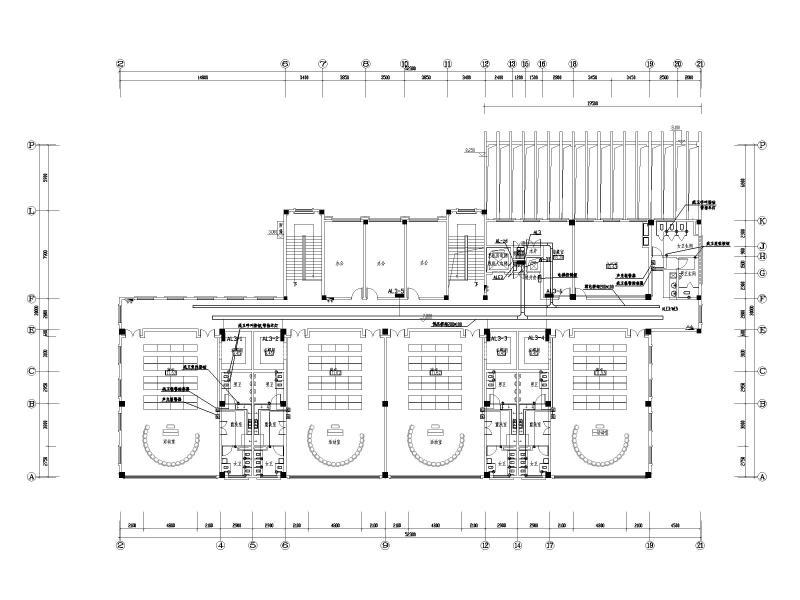

配电平面图

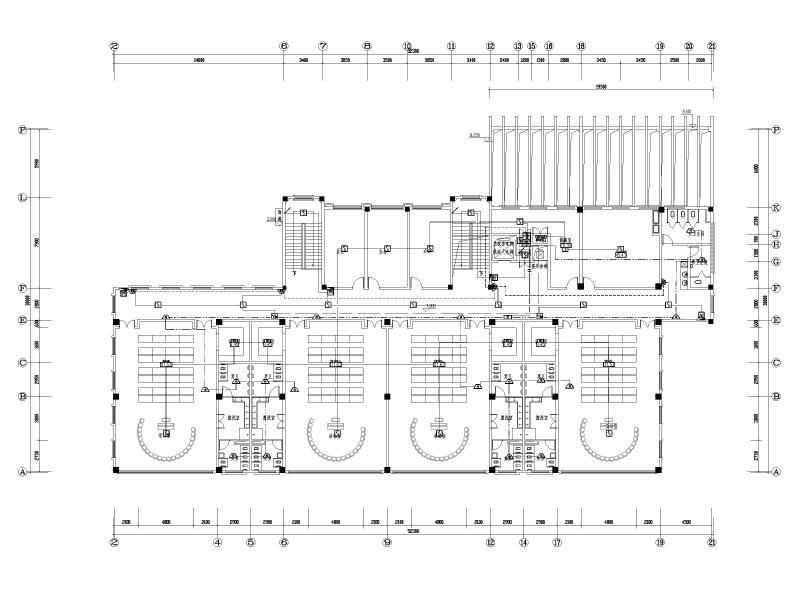

报警平面图

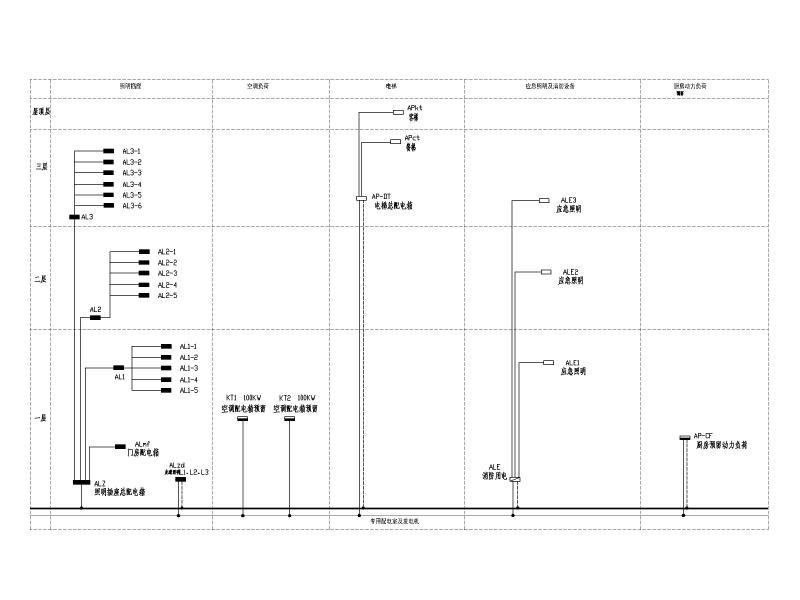

配电系统图

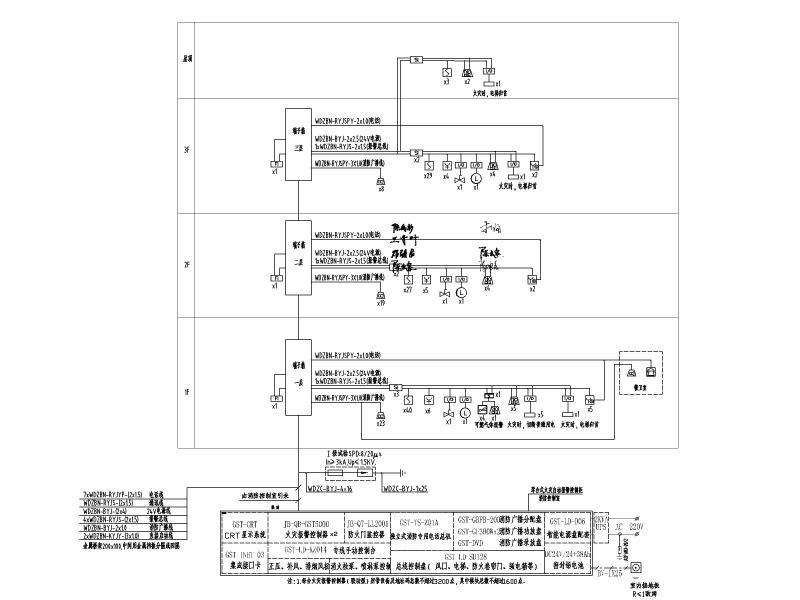

火灾自动报警及消防联动控制系统图
消防设备电源监控系统图


残卫报警系统图
图纸内容全览



以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框架结构幼儿园 - 1
    框架结构幼儿园 - 1
  • 框架结构幼儿园 - 2
    框架结构幼儿园 - 2
  • 框架结构幼儿园 - 3
    框架结构幼儿园 - 3
  • 框架结构幼儿园 - 4
    框架结构幼儿园 - 4
  • 框架结构幼儿园 - 5
    框架结构幼儿园 - 5
  • 框架结构幼儿园 - 6
    框架结构幼儿园 - 6
  • 框架结构幼儿园 - 7
    框架结构幼儿园 - 7
  • 框架结构幼儿园 - 8
    框架结构幼儿园 - 8
以上是部分截图,请下载附件后查看完整高清内容
